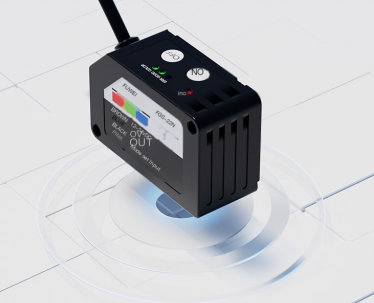

Fuwei FGS-22 श्रृंखला रंग सेंसर

एक रंग सेंसर, जिसे कलर सेंसर या कलर रिकग्निशन सेंसर के रूप में भी जाना जाता है, एक ऐसा उपकरण है जो रंग का पता लगाने के लिए एक सिखाया संदर्भ रंग के साथ किसी ऑब्जेक्ट के रंग की तुलना कर सकता है।  इसका कार्य सिद्धांत मुख्य रूप से आसपास के प्रकाश को प्राप्त करने के लिए फोटोडायोड का उपयोग करना है, और प्राप्त आर (लाल), जी (हरा), और बी (नीला) प्राथमिक रंगों के अनुपात की गणना करके रंगों की पहचान करना है।  जब पता लगाया जाने वाला रंग एक निश्चित त्रुटि सीमा के भीतर संदर्भ रंग से मेल खाता है, तो रंग सेंसर पता लगाने के परिणाम को आउटपुट करेगा।  FUWEI FGS-22 श्रृंखला मानक सेंसर में सर्वश्रेष्ठ एलईडी स्वचालित चयन फ़ंक्शन, सरल सेटिंग है, और विभिन्न मानक पहचान जरूरतों को पूरा कर सकता है।

रंग सेंसर मुख्य रूप से विभिन्न उद्योगों जैसे पैकेजिंग, सौंदर्य प्रसाधन, सिरेमिक और भोजन में उपयोग किए जाते हैं।

उत्पाद की विशेषताएँ:

पता लगाने की दूरी समान रंग कोड सेंसर की तीन गुना है

डिटेक्शन रिटर्न का अंतर समायोज्य है।  परीक्षण की गई वस्तु के झटकों के प्रभाव को समाप्त कर सकते हैं

अद्वितीय दोहरे-मोड मोड में रंग और प्रकाश तीव्रता का पता लगाने के कार्यों दोनों हैं, जिससे पता लगाना सुरक्षित और अधिक विश्वसनीय हो जाता है;

छोटी मात्रा

दो बिंदु सेटिंग विधि

स्थापना निर्देश

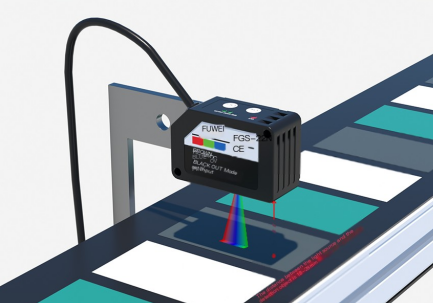

कृपया ऑब्जेक्ट की गति की दिशा का पता लगाने पर सेंसर की स्थापना दिशा पर ध्यान दें।  कसने वाला टोक़ 0.8n · m से नीचे होना चाहिए।

निर्देश

शिक्षण सेट करने से पहले, लोगो मोड या रंग मोड की सेटिंग की पुष्टि करना आवश्यक है।

'कलर' ग्रीन इंडिकेटर लाइट हमेशा कलर मोड के लिए और कलर मोड के लिए बंद होती है।

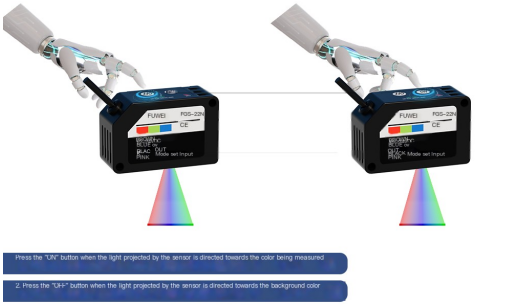

1। सेंसर द्वारा अनुमानित प्रकाश को परीक्षण की गई वस्तु की ओर निर्देशित किया जाता है। "ऑन" बटन और "गुड" ग्रीन इंडिकेटर लाइट फ्लैश दबाएं;

2। "ऑफ" बटन दबाएं जब सेंसर द्वारा प्रकाशित प्रकाश को पृष्ठभूमि की ओर निर्देशित किया जाता है;

3। सफलतापूर्वक सेट ": अच्छा" हरे रंग का संकेतक प्रकाश हमेशा चालू रहता है, यह दर्शाता है कि मीटर सामान्य रूप से पता लगाना शुरू कर सकता है;

सेटिंग विफल ": ERR" लाल संकेतक प्रकाश 3 बार चमकता है और पिछली सेटिंग स्थिति में लौटता है। इस समय, रीसेट करने के लिए चरण 1 और 2 का पालन करें;

4। NO (सामान्य रूप से खुले) से NC (सामान्य रूप से बंद) आउटपुट मोड में स्विच करने के लिए, सेटिंग 1 और 2 सेटिंग के क्रम को बदलने की आवश्यकता है।
