फ्लैट फोटोइलेक्ट्रिक सेंसर कैसे काम करता है?

अमूर्त

A फ्लैट फोटोइलेक्ट्रिक सेंसरभौतिक संपर्क के बिना वस्तुओं की उपस्थिति, अनुपस्थिति या स्थिति का पता लगाने के लिए औद्योगिक स्वचालन में व्यापक रूप से उपयोग किया जाने वाला एक कॉम्पैक्ट ऑप्टिकल सेंसिंग उपकरण है। पारंपरिक भारी सेंसर की तुलना में, फ्लैट डिज़ाइन बेहतर इंस्टॉलेशन लचीलापन, स्थान दक्षता और आधुनिक उत्पादन लाइनों में बेहतर एकीकरण प्रदान करता है। यह आलेख बताता है कि एक फ्लैट फोटोइलेक्ट्रिक सेंसर कैसे काम करता है, इसकी मूल संरचना, फायदे, वास्तविक दुनिया के अनुप्रयोग और इसे प्रभावी ढंग से कैसे चुनना और बनाए रखना है। यह ऑटोमेशन सेंसिंग समाधानों में विशेषज्ञता रखने वाली निर्माता फ़ूवेई द्वारा प्रदान किए गए औद्योगिक कार्यान्वयन अनुभवों से व्यावहारिक अंतर्दृष्टि पर भी प्रकाश डालता है।

विषयसूची

• 1. फ्लैट फोटोइलेक्ट्रिक सेंसर क्या है?
• 2. कार्य सिद्धांत
• 3. प्रमुख संरचनात्मक घटक
• 4. मुख्य लाभ
• 5. औद्योगिक अनुप्रयोग
• 6. सही सेंसर कैसे चुनें
• 7. तुलना तालिका
• 8. स्थापना और रखरखाव गाइड
• 9. अक्सर पूछे जाने वाले प्रश्न
• 10. निष्कर्ष
• 11. संपर्क जानकारी

1. फ्लैट फोटोइलेक्ट्रिक सेंसर क्या है?

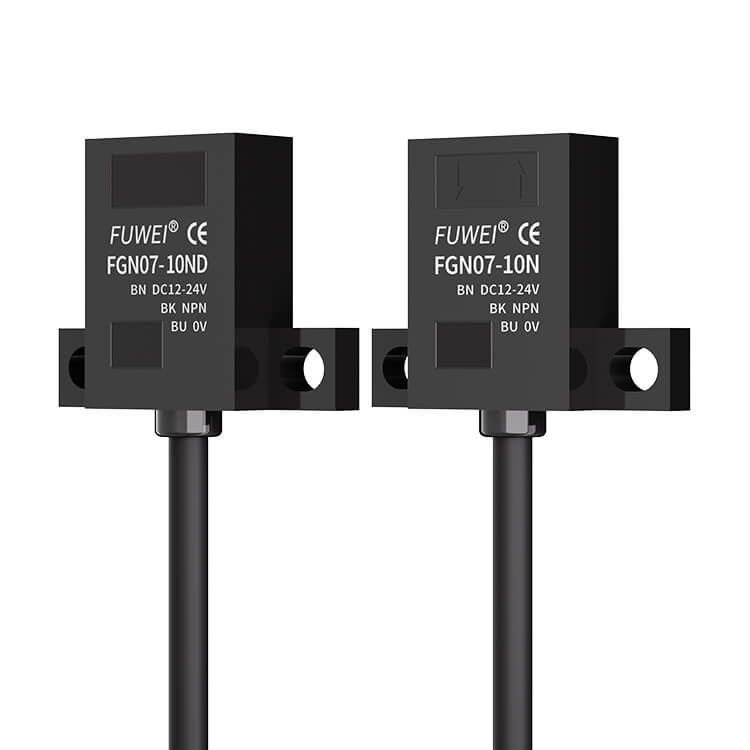

एक फ्लैट फोटोइलेक्ट्रिक सेंसर एक ऑप्टिकल डिटेक्शन डिवाइस है जिसे लो-प्रोफाइल हाउसिंग के साथ डिज़ाइन किया गया है जो इसे तंग या अंतरिक्ष-बाधित वातावरण में स्थापित करने की अनुमति देता है। यह भौतिक संपर्क के बिना वस्तुओं का पता लगाने के लिए प्रकाश उत्सर्जन और रिसेप्शन सिद्धांतों का उपयोग करके संचालित होता है। बेलनाकार सेंसरों के विपरीत, फ्लैट डिज़ाइन फलाव को कम करता है, जिससे यह आधुनिक स्वचालित प्रणालियों के लिए आदर्श बन जाता है जहां अंतरिक्ष अनुकूलन महत्वपूर्ण है।

फ़ूवेई जैसे निर्माताओं ने उन्नत फ्लैट सेंसर मॉडल विकसित किए हैं जो टिकाऊ औद्योगिक-ग्रेड आवासों के साथ उच्च परिशुद्धता प्रकाशिकी को एकीकृत करते हैं, जो कठोर उत्पादन वातावरण में भी विश्वसनीय प्रदर्शन सुनिश्चित करते हैं।

2. कार्य सिद्धांत

एक फ्लैट फोटोइलेक्ट्रिक सेंसर का कार्य सिद्धांत प्रकाश किरण के उत्सर्जन और प्रतिबिंब या रुकावट पर आधारित है। आमतौर पर, सेंसर में एक एमिटर और एक रिसीवर होता है:

• उत्सर्जक:एक प्रकाश किरण (अवरक्त या दृश्यमान प्रकाश) भेजता है।
• रिसीवर:परावर्तित या बाधित प्रकाश संकेत का पता लगाता है।

जब कोई वस्तु पहचान क्षेत्र में प्रवेश करती है, तो वह उत्सर्जित प्रकाश को या तो परावर्तित करती है, अवशोषित करती है या अवरुद्ध कर देती है। रिसीवर इस परिवर्तन की व्याख्या करता है और इसे विद्युत सिग्नल में परिवर्तित करता है, जिसे बाद में नियंत्रण प्रणाली द्वारा संसाधित किया जाता है।

यह गैर-संपर्क पहचान विधि उच्च गति प्रतिक्रिया सुनिश्चित करती है और यांत्रिक घिसाव को कम करती है, जिससे यह निरंतर औद्योगिक संचालन के लिए उपयुक्त हो जाती है।

3. प्रमुख संरचनात्मक घटक

• ऑप्टिकल लेंस प्रणाली:सटीक पता लगाने के लिए फोकस उत्सर्जित और प्राप्त प्रकाश।
• प्रकाश स्रोत:आमतौर पर एलईडी या इन्फ्रारेड डायोड।
• फोटोडिटेक्टर:प्रकाश संकेतों को विद्युत संकेतों में परिवर्तित करता है।
• सिग्नल प्रोसेसिंग यूनिट:पहचान संकेतों को फ़िल्टर और प्रवर्धित करता है।
• फ्लैट आवास:कॉम्पैक्ट सुरक्षा और आसान स्थापना प्रदान करता है।

फ़ूवेई सिग्नल शोर को कम करने और जटिल औद्योगिक वातावरण में पहचान की विश्वसनीयता में सुधार करने के लिए अपनी फ्लैट सेंसर श्रृंखला में उच्च-स्थिरता सर्किटरी को एकीकृत करता है।

4. मुख्य लाभ

• कॉम्पैक्ट मशीनरी के लिए उपयुक्त जगह बचाने वाला फ्लैट डिज़ाइन
• गैर-संपर्क पहचान यांत्रिक घिसाव को कम करती है
• उच्च गति वाली उत्पादन लाइनों के लिए तेज़ प्रतिक्रिया समय
• न्यूनतम त्रुटि दर के साथ उच्च परिशुद्धता का पता लगाना
• आसान स्थापना और लचीले माउंटिंग विकल्प
• धूल, कंपन और औद्योगिक हस्तक्षेप के प्रति मजबूत प्रतिरोध

ये फायदे फ्लैट फोटोइलेक्ट्रिक सेंसर को स्वचालन प्रणालियों में एक पसंदीदा विकल्प बनाते हैं जहां सटीकता और स्थायित्व आवश्यक है।

5. औद्योगिक अनुप्रयोग

फ्लैट फोटोइलेक्ट्रिक सेंसर का व्यापक रूप से कई उद्योगों में उपयोग किया जाता है, जिनमें शामिल हैं:

• उत्पाद की गिनती और स्थिति निर्धारण के लिए पैकेजिंग मशीनरी
• वस्तु का पता लगाने और सॉर्ट करने के लिए कन्वेयर सिस्टम
• घटक संरेखण के लिए इलेक्ट्रॉनिक्स विनिर्माण
• भाग निरीक्षण के लिए ऑटोमोटिव उत्पादन लाइनें
• बोतल और लेबल का पता लगाने के लिए खाद्य और पेय पदार्थ प्रसंस्करण

इनमें से कई अनुप्रयोगों में, फ़ूवेई सेंसर को उच्च गति वाले स्वचालित वातावरण में उनकी स्थिरता और अनुकूलनशीलता के कारण तैनात किया जाता है।

6. सही सेंसर कैसे चुनें

एक फ्लैट फोटोइलेक्ट्रिक सेंसर का चयन करते समय, निम्नलिखित कारकों पर विचार करें:

• पता लगाने की दूरी:सुनिश्चित करें कि यह एप्लिकेशन आवश्यकताओं से मेल खाता है।
• वस्तु सामग्री:परावर्तक, पारदर्शी, या अवशोषक सामग्री के लिए विभिन्न प्रकार के सेंसर की आवश्यकता होती है।
• प्रतिक्रिया समय:हाई-स्पीड सिस्टम को तेज़ सेंसर की आवश्यकता होती है।
• पर्यावरणीय स्थितियाँ:धूल, नमी और कंपन प्रतिरोध महत्वपूर्ण हैं।
• बढ़ते स्थान:फ्लैट सेंसर संकीर्ण स्थापना क्षेत्रों के लिए आदर्श हैं।

फ़ूवेई ग्राहकों को विशिष्ट औद्योगिक आवश्यकताओं के आधार पर अनुकूलित सेंसर कॉन्फ़िगरेशन का चयन करने में मदद करने के लिए तकनीकी सहायता प्रदान करता है।

7. तुलना तालिका

8. स्थापना और रखरखाव गाइड

उचित स्थापना फ्लैट फोटोइलेक्ट्रिक सेंसर की दीर्घकालिक स्थिरता और सटीकता सुनिश्चित करती है। इन प्रमुख चरणों का पालन करें:

• सेंसर को एक स्थिर, कंपन-मुक्त सतह पर माउंट करें
• एमिटर और रिसीवर को सटीक रूप से संरेखित करें
• तेज़ परिवेशीय प्रकाश के सीधे संपर्क में आने से बचें
• सुनिश्चित करें कि वायरिंग को हस्तक्षेप से ठीक से संरक्षित किया गया है

रखरखाव न्यूनतम लेकिन महत्वपूर्ण है:

• ऑप्टिकल सतह को नियमित रूप से साफ करें
• समय-समय पर संरेखण की जाँच करें
• टूट-फूट के लिए केबल कनेक्शन का निरीक्षण करें

फ़ूवेई लगातार प्रदर्शन सुनिश्चित करने के लिए उच्च-चक्र उत्पादन वातावरण में निर्धारित निवारक रखरखाव की सिफारिश करता है।

9. अक्सर पूछे जाने वाले प्रश्न

Q1: क्या फ्लैट फोटोइलेक्ट्रिक सेंसर पारदर्शी वस्तुओं का पता लगा सकते हैं?
हां, लेकिन कांच या प्लास्टिक फिल्म जैसी उच्च पारदर्शिता सामग्री के लिए विशेष मॉडल या सेटिंग्स की आवश्यकता हो सकती है।

Q2: क्या वे कठोर वातावरण के लिए उपयुक्त हैं?
हाँ, फ़ूवेई जैसे निर्माताओं के औद्योगिक-ग्रेड मॉडल धूल, कंपन और नमी का विरोध करने के लिए डिज़ाइन किए गए हैं।

Q3: सामान्य जीवनकाल क्या है?
उचित स्थापना और रखरखाव के साथ, ये सेंसर निरंतर संचालन के तहत कई वर्षों तक चल सकते हैं।

Q4: क्या उन्हें अंशांकन की आवश्यकता है?
अधिकांश आधुनिक सेंसर पूर्व-कैलिब्रेटेड आते हैं, लेकिन अनुप्रयोग स्थितियों के आधार पर फ़ाइन-ट्यूनिंग की आवश्यकता हो सकती है।

10. निष्कर्ष

फ्लैट फोटोइलेक्ट्रिक सेंसर कॉम्पैक्ट वातावरण में सटीक, गैर-संपर्क पहचान प्रदान करके आधुनिक औद्योगिक स्वचालन में महत्वपूर्ण भूमिका निभाते हैं। उत्पादन क्षमता बढ़ाने, यांत्रिक घिसाव को कम करने और जटिल स्थापना स्थानों के लिए अनुकूलन करने की उनकी क्षमता उन्हें उन्नत विनिर्माण प्रणालियों में अपरिहार्य बनाती है।

निरंतर नवाचार के साथ, फ़ूवेई जैसी कंपनियां सेंसर विश्वसनीयता, एकीकरण क्षमता और अनुप्रयोग बहुमुखी प्रतिभा में सुधार कर रही हैं, जिससे उद्योगों को उच्च स्वचालन मानकों को प्राप्त करने में मदद मिल रही है।

11. संपर्क जानकारी

फ्लैट फोटोइलेक्ट्रिक सेंसर के संबंध में अधिक तकनीकी विवरण, अनुकूलित समाधान या उत्पाद पूछताछ के लिए,फुवेईआपकी औद्योगिक स्वचालन आवश्यकताओं का समर्थन करने के लिए तैयार है।

हमसे संपर्क करेंआजआपके संचालन में दक्षता, सटीकता और उत्पादन स्थिरता में सुधार के लिए डिज़ाइन किए गए उच्च-प्रदर्शन सेंसिंग समाधानों का पता लगाने के लिए।
