FSD13 श्रृंखला CMOS लेजर विस्थापन सेंसर: 5μm- स्तरीय परिशुद्धता माप, 1000Hz उच्च गति प्रतिक्रिया, एंटी-इंटरफेरेंस और वाटरप्रूफ, कई परिदृश्यों के लिए उपयुक्त है।

औद्योगिक स्वचालन के क्षेत्र में, उच्च परिशुद्धता, उच्च-विश्वसनीयता विस्थापन माप हमेशा उत्पादन दक्षता और उत्पाद की गुणवत्ता की मुख्य गारंटी रही है। फूवेई इलेक्ट्रॉनिक्स 'न्यू लॉन्च किया गयाCMOS लेजर विस्थापन सेंसर FSD13 श्रृंखलाअपनी सफलता तकनीकी डिजाइन और कड़े औद्योगिक-ग्रेड मानकों के साथ, "मिलीमीटर-स्तरीय परिशुद्धता और माइक्रोमीटर-स्तरीय स्थिरता" यांत्रिक विनिर्माण, इलेक्ट्रॉनिक पैकेजिंग और खाद्य पैकेजिंग जैसे उद्योगों के लिए बुद्धिमान पहचान समाधान प्रदान करता है, जटिल ऑपरेटिंग परिस्थितियों में माप मानकों को फिर से परिभाषित करता है।

1। बहु-आयामी तकनीकी सफलताओं, औद्योगिक माप सटीकता की सीमाओं को फिर से परिभाषित करना

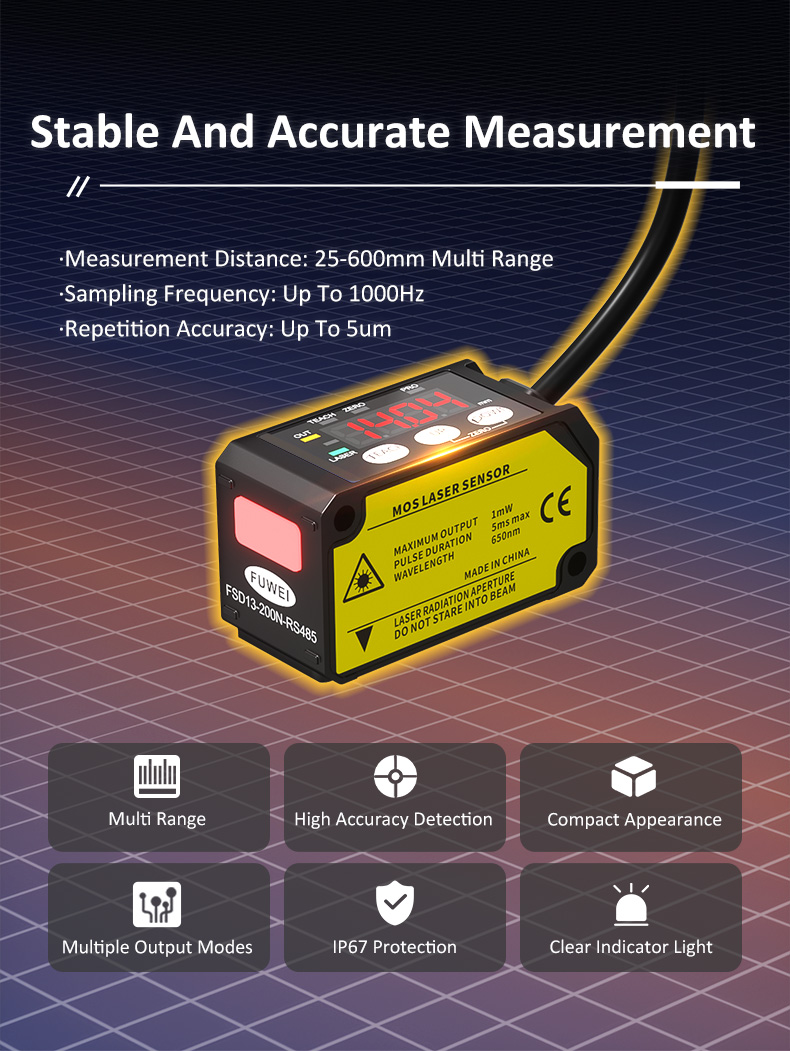

FSD13 श्रृंखला 25 से 600 मिमी से माप की एक विस्तृत श्रृंखला को कवर करती है और 5 माइक्रोन की पुनरावृत्ति सटीकता को प्राप्त करती है, जिससे छोटे भागों से बड़े उपकरणों में पूर्ण-दृश्य अनुकूलन को सक्षम किया जाता है। इसकी 1000 हर्ट्ज हाई-स्पीड सैंपलिंग आवृत्ति गतिशील प्रक्रियाओं के दौरान वास्तविक समय में मिनट के बदलाव को कैप्चर कर सकती है। उदाहरण के लिए, उच्च गति वाली उत्पादन लाइनों पर बोतल कैप गैसकेट की उपस्थिति या अनुपस्थिति का पता लगाते समय, यह मिलीसेकंड-स्तरीय प्रतिक्रिया गति के साथ 0.1 मिमी-स्तरीय सटीक भेदभाव को पूरा कर सकता है।

कोर तकनीकी लाभ:

अद्वितीय एल्गोरिदम सटीक पहचान को सक्षम करते हैं

अनुकूली फ़िल्टरिंग और एज एन्हांसमेंट एल्गोरिदम को नियोजित करके, FSD13 श्रृंखला प्रभावी रूप से पृष्ठभूमि के हस्तक्षेप को दबा देती है, जिससे ऑब्जेक्ट्स का स्थिर पता लगाने में 0.1 मिमी के रूप में छोटा होता है। उदाहरण के लिए, अर्धचालक पैकेजिंग में, भले ही सब्सट्रेट सतह में प्रतिबिंब या संदूषक हों, एल्गोरिथ्म यह सुनिश्चित करने के लिए क्षतिपूर्ति करता है कि कर्ल माप त्रुटियां 5μm से कम हैं।

औद्योगिक ग्रेड हस्तक्षेप प्रतिरोध

अनुकूलित सर्किट डिज़ाइन और EMC इलेक्ट्रोमैग्नेटिक कम्पैटिबिलिटी सर्टिफिकेशन के माध्यम से, सेंसर मजबूत इलेक्ट्रोमैग्नेटिक वातावरण (जैसे CNC मशीन टूल्स और वेल्डिंग वर्कशॉप) में डेटा स्थिरता को बनाए रखता है, जिससे सिग्नल हस्तक्षेप के कारण गलतफहमी को रोका जाता है।

चरम स्थितियों के लिए IP67 सुरक्षा

पूरी तरह से स्वचालित चिपकने वाला कोटिंग और एक सील संरचना डिजाइन का उपयोग करते हुए, FSD13 श्रृंखला 30 मिनट के लिए 1 मीटर पानी में जलमग्न होने के बाद सामान्य रूप से संचालित हो सकती है, जिससे यह रासायनिक पौधों और खानों जैसे धूल और आर्द्र वातावरण के लिए उपयुक्त हो जाता है। उदाहरण के लिए, रोल सामग्री उत्पादन लाइनों में, यहां तक ​​कि जब विस्तारित अवधियों के लिए तैलीय वातावरण के संपर्क में आता है, तो यह ± 0.1 मिमी की रोल व्यास का पता लगाने की सटीकता को बनाए रख सकता है।

Ii। फुल-स्केनारियो अनुकूलनशीलता, स्मार्ट विनिर्माण के लिए नई संभावनाओं को अनलॉक करना

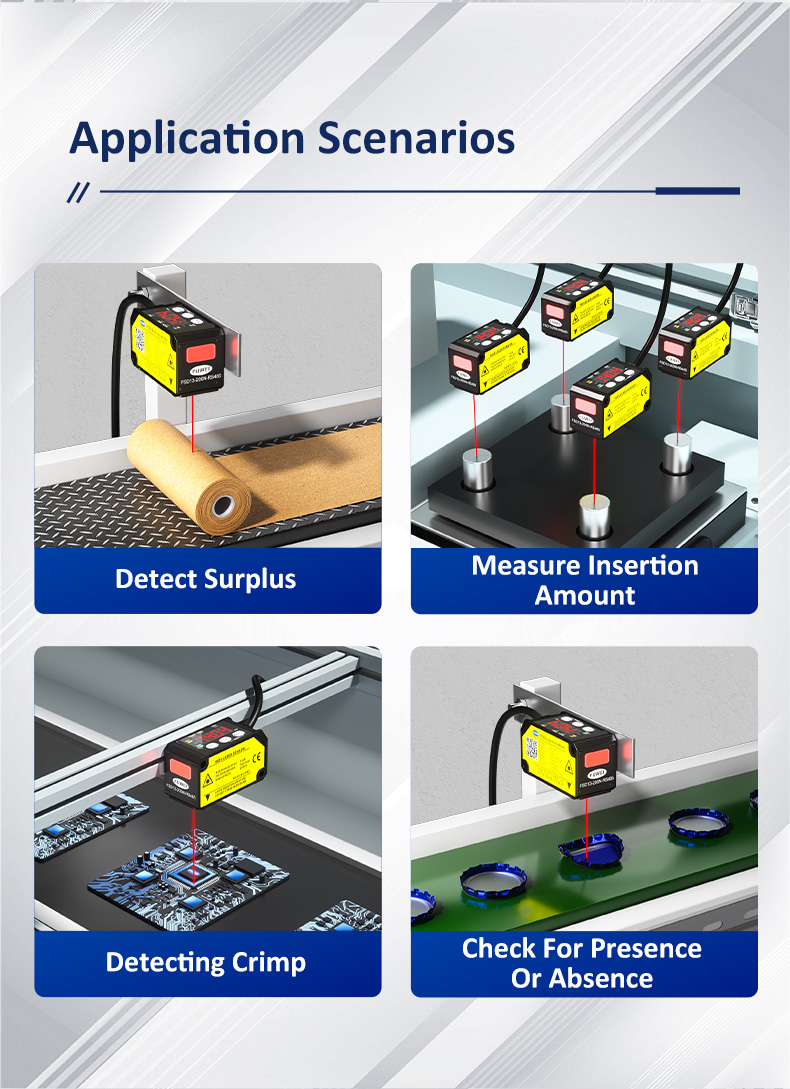

FSD13 श्रृंखला 'मॉड्यूलर डिज़ाइन और मल्टी-इंटरफेस संगतता इसे औद्योगिक अनुप्रयोगों के लिए "सार्वभौमिक सेंसर" बनाते हैं:

रोल सामग्री की गतिशील निगरानी शेष मात्रा

रोल व्यास में परिवर्तन को लगातार मापने और स्वचालित रूप से एल्गोरिदम के माध्यम से शेष लंबाई की गणना करते हुए, यह अग्रिम में पुनःपूर्ति अलर्ट को ट्रिगर करता है। लिथियम-आयन बैटरी उत्पादन में, यह सुविधा सामग्री अपशिष्ट दर को 15%से कम कर सकती है।

सब्सट्रेट वारपेज का बुद्धिमान विश्लेषण

पीसीबी बोर्ड और सेमीकंडक्टर पैकेजिंग सब्सट्रेट जैसी लचीली सामग्रियों के लिए, FSD13 श्रृंखला मल्टी-पॉइंट स्कैनिंग के माध्यम से तीन-आयामी विरूपण मानचित्र उत्पन्न कर सकती है, थर्मल प्रेसिंग प्रक्रिया मापदंडों को अनुकूलित करने और ± 20μm के भीतर युद्ध को नियंत्रित करने में इंजीनियरों की सहायता कर सकती है।

परिशुद्धता विधानसभा गुणवत्ता नियंत्रण

ऑटोमोटिव कंपोनेंट असेंबली में, सेंसर वास्तविक समय में गाइड पिन की सम्मिलन की गहराई की निगरानी कर सकते हैं, ± 5μm के भीतर सहिष्णुता नियंत्रण सुनिश्चित करते हुए, यांत्रिक संरचनाओं की स्थिरता को काफी बढ़ाते हैं।

उच्च गति पैकेजिंग दोष का पता लगाना

एक छोटे से स्पॉट डिज़ाइन (न्यूनतम μ50μM) के साथ 1000Hz नमूना आवृत्ति का संयोजन, FSD13 श्रृंखला पेय की बोतल कैप उत्पादन लाइनों पर लापता या गलत गास्केट का 100% सटीक पता लगाती है, 0.01% से नीचे एक झूठी नकारात्मक दर के साथ।

Iii। दीर्घकालिक मूल्य के लिए विश्वसनीयता डिजाइन

FSD13 श्रृंखला की पूर्ण जीवनचक्र स्थिरता तीन मुख्य डिजाइनों से उपजी है:

हार्डवेयर-स्तरीय स्थायित्व

एक एल्यूमीनियम मिश्र धातु डाई-कास्ट हाउसिंग और स्क्रैच-रेसिस्टेंट नीलम लेंस की विशेषता है, यह 10 मिलियन यांत्रिक कंपन और तापमान के झटके का सामना कर सकता है -20 डिग्री सेल्सियस से +80 डिग्री सेल्सियस तक, खानों और धातुकर्म जैसे चरम वातावरण में भी डेटा स्थिरता बनाए रख सकता है।

सॉफ्टवेयर आधारित बुद्धिमान रखरखाव

अंतर्निहित स्व-निदान प्रणाली लगातार लेजर पावर क्षय और ऑप्टिकल पथ विचलन जैसे संभावित मुद्दों की निगरानी करती है, और RS485 इंटरफ़ेस के माध्यम से चेतावनी की जानकारी को दूर से धकेलती है, 30%से अधिक रखरखाव के लिए डाउनटाइम को कम करती है।

बहु-प्रोटोकॉल लचीला नेटवर्किंग

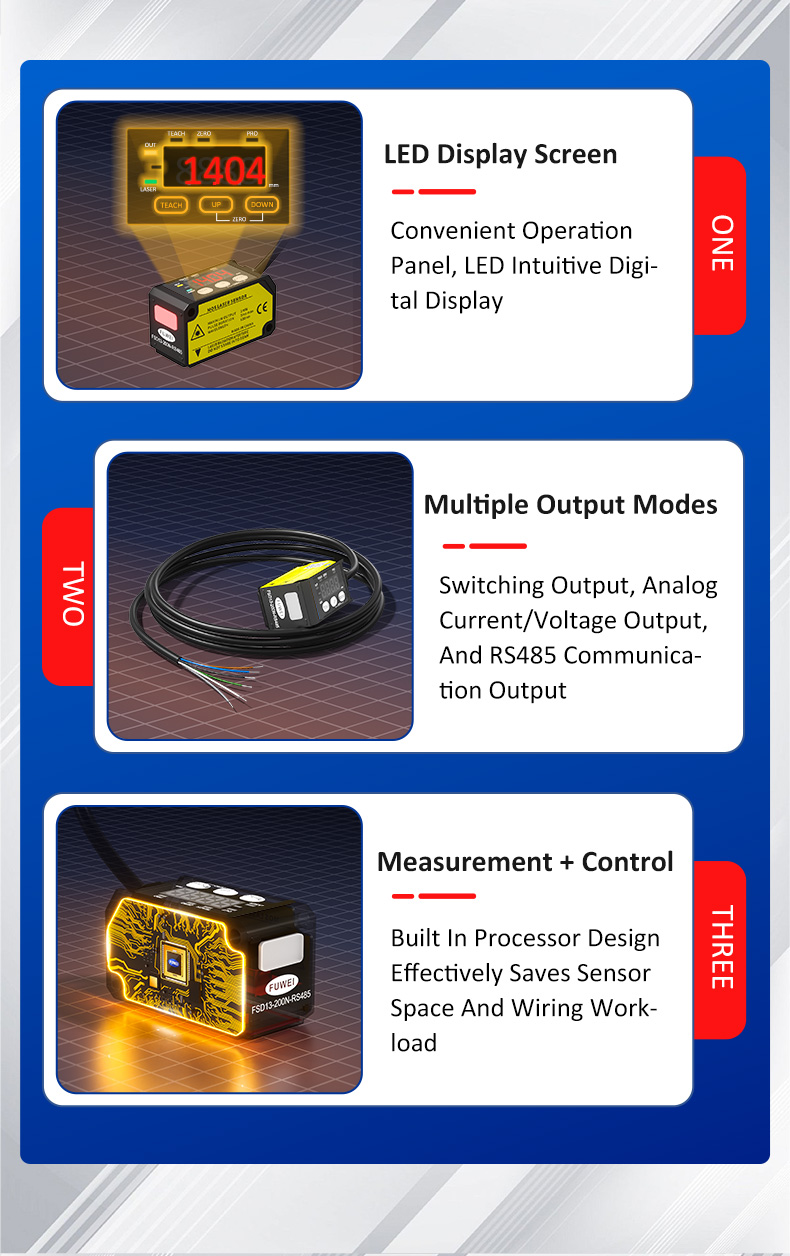

कई आउटपुट मोड जैसे कि मोडबस आरटीयू, 4-20MA एनालॉग सिग्नल, और आईओ स्विच सिग्नल का समर्थन करता है, जो पीएलसी और एमईएस सिस्टम के साथ सहज एकीकरण को सक्षम करता है ताकि स्टैंडअलोन डिटेक्शन से उत्पादन लाइन सहयोग तक बुद्धिमान उन्नयन प्राप्त किया जा सके।

Iv। बेंचमार्क आवेदन मामला: प्रयोगशाला से उत्पादन लाइन तक

एक उपभोक्ता इलेक्ट्रॉनिक्स कंपनी के ग्लास कवर प्लेट निरीक्षण लाइन में, FSD13 श्रृंखला ने निम्नलिखित समाधान के माध्यम से गुणवत्ता और दक्षता दोनों सुधारों को प्राप्त किया:

निरीक्षण चुनौती: 0.3 मिमी अल्ट्रा-थिन ग्लास की वक्रता को ± 50μm के भीतर नियंत्रित किया जाना चाहिए, और पारंपरिक संपर्क-आधारित माप विधियों को आसानी से उत्पाद क्षति का कारण बन सकता है।
