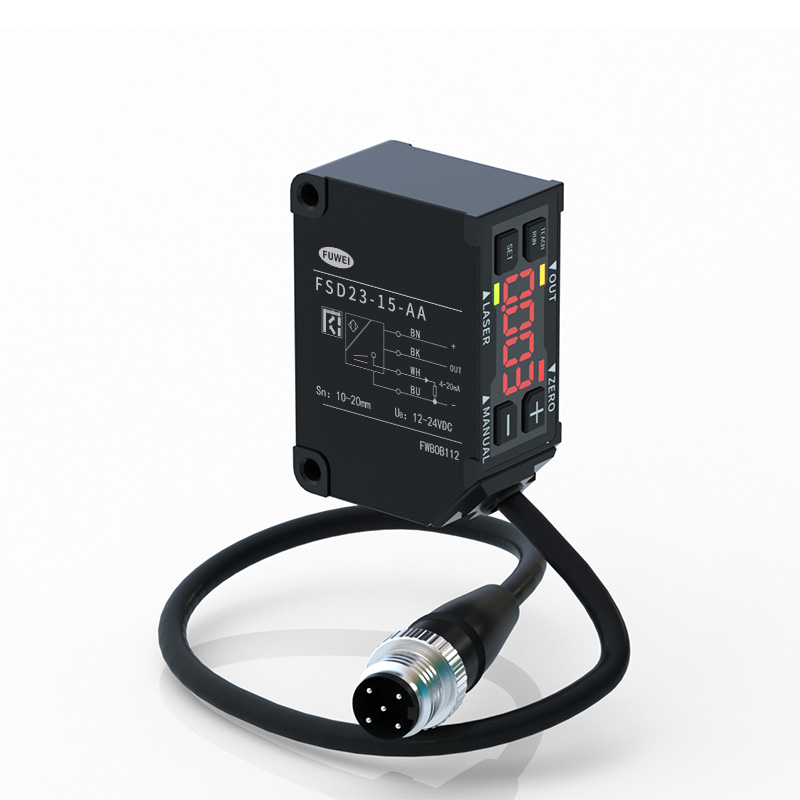

उच्च परिशुद्धता डिजिटल डिस्प्ले प्रकारलेजर विस्थापन दूरी सेंसर

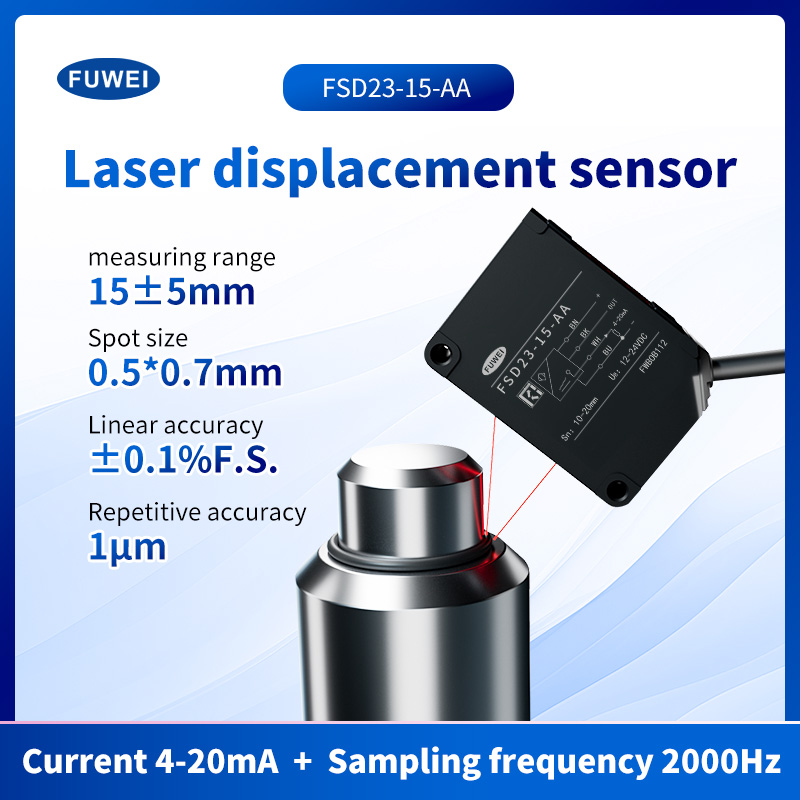

उत्पाद विशेषताएं:
भाग संख्या：FSD23-15-AA
माप केंद्र की दूरी: 15 मिमी
माप सीमा：±5मिमी
रैखिकता:±0.1%F.S.
पुनरावृत्ति: 1μm
नियंत्रण आउटपुट: NPN/PNP अधिकतम 100mA/DC30V ((अवशिष्ट वोल्टेज 1.8 V अधिकतम)
आपूर्ति वोल्टेज: 24VDC, नमूनाकरण अवधि: 500 μs, औसत: 64, मापने की दूरी: सीमा का केंद्र, परीक्षण वस्तु: सफेद सिरेमिक
एनालॉग वोल्टेज आउटपुट: आउटपुट 0-10V, आउटपुट प्रतिबाधा 100Ωएनालॉग वर्तमान आउटपुट: आउटपुट 4-20mA, स्वीकार्य लोड प्रतिरोध 300Ω से नीचे
सुरक्षा：IP67
ऑपरेटिंग तापमान/आर्द्र:-10~50⁰C / 35 ~ 85% RH बिना घर्षण या संघनन के
सटीक माप क्षमताएं
अद्वितीय एल्गोरिदम के साथ उच्च परिशुद्धता सीएमओएस सेंसर, गैर-संपर्क, पहनने-मुक्त माप के लिए अल्ट्रा-उच्च रैखिक सटीकताment.

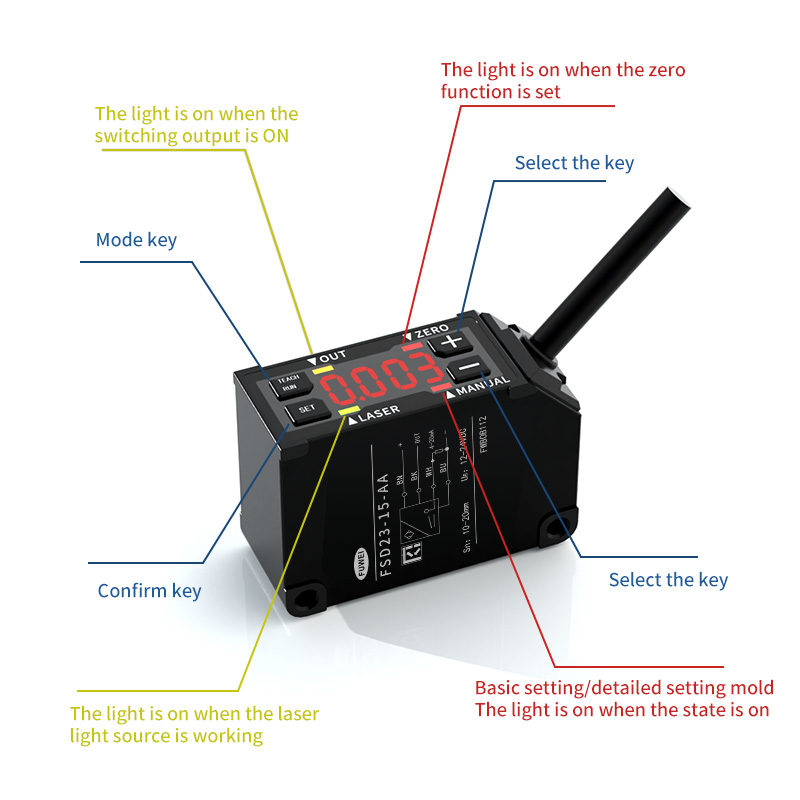

पैनलपरिचय:
1.0 माइक्रोन उच्च रिज़ॉल्यूशन
1.0 um तक के रिज़ॉल्यूशन के साथ उच्च परिशुद्धता माप के उपयोग में आसानी और डिजिटल एलईडी डिस्प्ले इसे दुनिया भर के विभिन्न उत्पादन स्थलों पर उपयोग के लिए उपयोगी बनाता है।
डिजिटल डिस्प्ले
विस्थापन की मात्रा की जांच करना और उसे एक ही समय में सेट करना आसान है।
IP67 सुरक्षा निर्माण
एलपी67 सुरक्षा के साथ, इसका उपयोग बहुत अधिक नमी और धूल वाले वातावरण में भी किया जा सकता है। माउंटिंग होल में एक मेटल लाइनर स्थापित किया गया है, और इसे 0.8 N.m के टॉर्क के साथ मजबूती से परिधिगत रूप से परिधिगत रूप से परिचालित किया जा सकता है।
इन्सटाल करना आसान
नियंत्रक के सभी कार्य सेंसर में एकीकृत होते हैं, इसलिए एक अलग नियंत्रक स्थापित करने की कोई आवश्यकता नहीं होती है, जो आवश्यक स्थान बचाता है।
एनपीएन/पीएनपी ध्रुवता समर्थित है
बटन को स्विच करके, एनपीएन/पीएनपी ध्रुवता को एक उत्पाद पर लागू किया जा सकता है, जो सेवा और रखरखाव के लिए संख्या पंजीकरण को कम करता है।

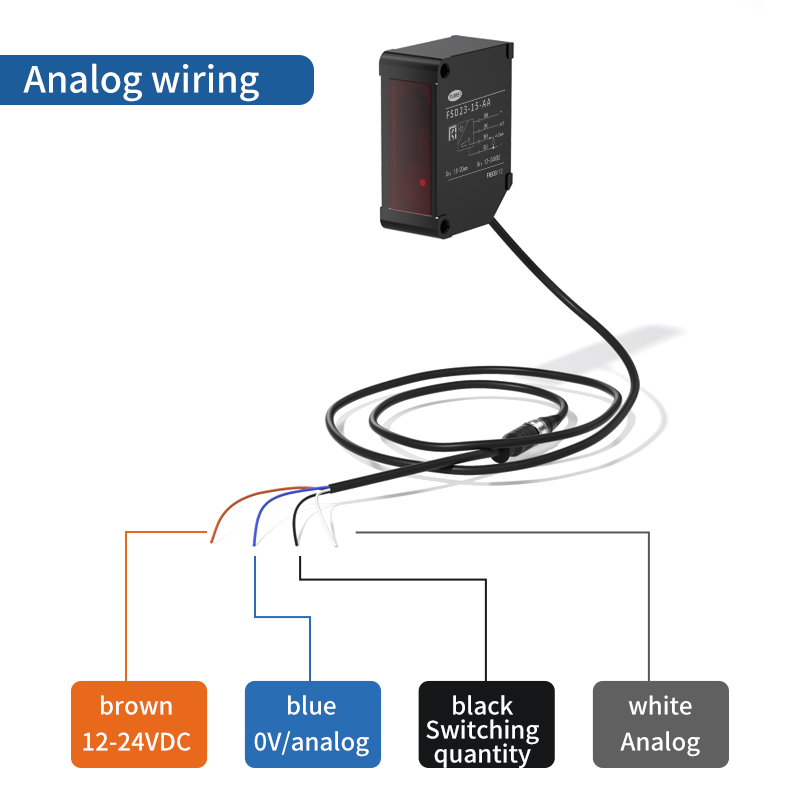

एनालॉग वायरिंग:
उत्पाद के आयाम:

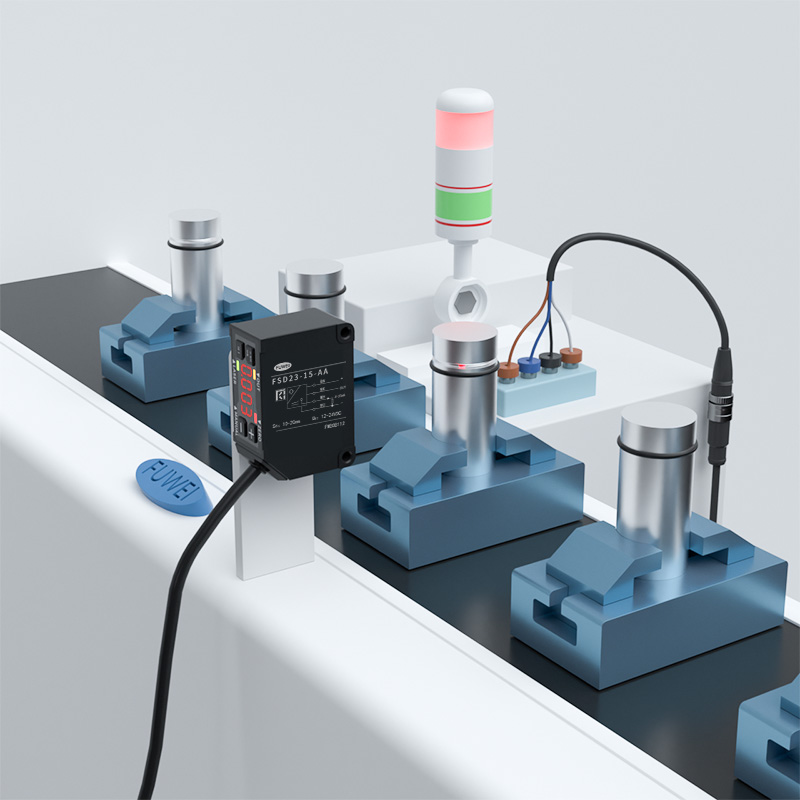

एप्लिकेशन शोकेस:
ग्रिपर दूरी माप
वितरण सुई स्थिति का पता लगाना
बोर्ड की ऊंचाई की निगरानी
स्वचालित मशाल ऊंचाई नियंत्रण
उत्पाद का प्रदर्शन:
मोड और बुनियादी संचालन:
मोड के बीच स्विच कैसे करें
डिटेक्शन मोड पर लौटने के लिए "जीरो/रन" बटन को एक बार दबाएं। जब "मैनुअल" संकेतक मूल सेटिंग मोड या विस्तृत सेटिंग मोड में होता है, तो संकेतक लाइट चालू होती है।
पैरामीटरवैल्यू कैसे सेट करें
"+" और "एक" बटन: आइटम का चयन सेट करें, सेट मान का समायोजन। "शून्य/रन" बटन: डिटेक्शन मोड पर वापस जाने के लिए एक बार दबाएं।
विशेष विवरण:
एनालॉग करंट 4-20mA एनालॉग वोल्टेज 0-10V लेज़र सूचक: हरा / शून्य रीसेट सूचक: लाल आउटपुट संकेतक: नारंगी / मोड संकेतक: लाल
भाग संख्या
एफएसडी23-15-एए
एफएसडी23-35-एए
एफएसडी23-100-एए
एफएसडी23-150-एए
FSD23-15-AV
एफएसडी23-35-एवी
एफएसडी23-100-एवी
एफएसडी23-150-एवी
आरएस-485 संचार
एफएसडी23-15-आरएस485
एफएसडी23-35-आरएस485
एफएसडी23-100-आरएस485
/
केबल टाइपर्स-485 संचार
/
/
/
एफएसडी23-150-आरएस485

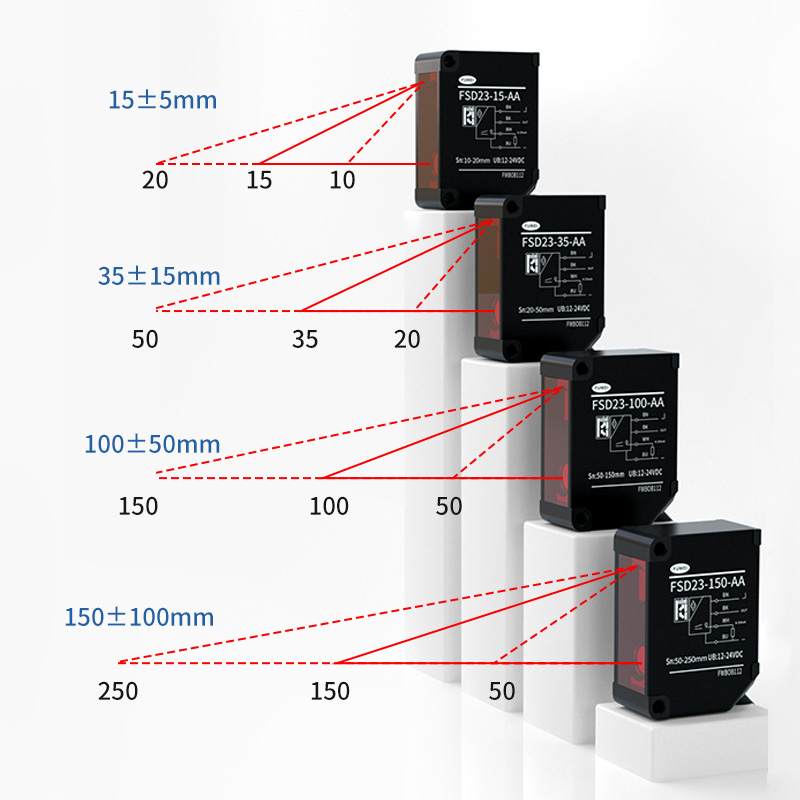

माप सीमा का केंद्र
15 मिमी
35 मिमी
100 मिमी
150 मिमी
माप श्रेणी
±5मिमी
±15मिमी
±50मिमी
±100मिमी
प्रकाश स्रोत
मध्यम। वेवलेंथ
लाल लेजर डायोड (तरंग लंबाई 650nm)
अधिकतम. बिजली उत्पादन
390 μW
1mW
लेजर वर्ग
आईईसी/जेआईएस
वर्ग 1
कक्षा 2
एफडीए
कक्षा I
कक्षा II
स्पॉट आकार*1
0.5*0.7मिमी
0.45*0.80 मिमी
0.6*0.7मिमी
0.5*0.55मिमी
रैखिकता
±0.1% एफ.एस.
±0.1% एफ.एस.
±0.1% एफ.एस.
±0.5% एफ.एस.
पुनरावृत्ति*2
1μm
6μm
20μm
60μm
नमूना लेने की अवधि
500μs / 1000μs / 2000μs / 4000μs / ऑटो
तापमान बहाव (सामान्य मूल्य)
±0.02% एफएस/⁰सी
±0.02% एफएस/⁰सी
±0.05% एफ.एस./⁰सी
±0.08% एफ.एस./⁰सी
सूचक
एमएफ (मल्टीपल फंक्शन) इनपुट
लेजर ऑफ, टीचिंग, सैंपल एंड होल्ड, वन शॉट, जीरो रीसेट
नियंत्रण आउटपुट
NPN/PNP अधिकतम 100mA/DC30V ((अवशिष्ट वोल्टेज 1.8 V अधिकतम)
वर्तमान खपत
अधिकतम 70mA
एनालॉग करंट
आउटपुट 4-20mA, स्वीकार्य लोड प्रतिरोध 300Ω से नीचे
एनालॉग वोल्टेज
आउटपुट 0-10V, आउटपुट प्रतिबाधा 100Ω
सुरक्षा सर्किट
रिवर्स कनेक्शन सुरक्षा, वर्तमान सुरक्षा
संरक्षण श्रेणी
कनेक्शन भाग सहित IP67
ऑपरेटिंग तापमान/आर्द्र।
-10~50⁰C / 35 ~ 85% आरएच बिना घर्षण या संघनन के
भण्डारण तापमान/आर्द्र।
-20 ~ 60⁰C / 35 ~85%/आरएच
परिवेशीय रोशनी
सूर्य का प्रकाश: अधिकतम 20,000 एलएक्स। / गरमागरम लैंप: 3,000 एलएक्स अधिकतम।
कंपन प्रतिरोध
10 ~ 55 हर्ट्ज, दोहरा आयाम 1.5 मिमी, एक्स, वाई, जेड 2 घंटे के लिए
आघात प्रतिरोध
500mm/s2 (लगभग 50G) X,Y,Z प्रत्येक 3 बार
सामग्री
अल्युमीनियम
वज़न
लगभग। 60 ग्राम
विनिर्देश स्थिति पर आधारित हैं जब तक कि अन्यथा निर्दिष्ट न हो:परिवेश का तापमान: 23⁰C,
आपूर्ति वोल्टेज: 24वीडीसी, नमूनाकरण अवधि: 500 μs, औसत: 64, मापने की दूरी: सीमा का केंद्र, परीक्षण वस्तु: सफेद सिरेमिक
*1 केंद्र में केंद्र शक्ति 1/ई2(13.5%) के साथ परिभाषित। निर्दिष्ट स्थान आकार के अलावा अन्य लीक लाइट भी हो सकती है। सेंसर हो सकता है
जब पता लगाने वाले क्षेत्र के करीब कोई अत्यधिक परावर्तक वस्तु हो तो प्रभावित हो सकते हैं।
*2 512 औसत समय
छोटा कद और मजबूत कार्यक्षमता
आपके उपयोग के लिए विभिन्न प्रकार के मुख्य कार्यात्मक लाभ
