प्रदर्शन सुविधाएँ:
क्रांतिकारी अल्ट्रा-स्मॉल आकार विभिन्न प्रकार के स्थापना वातावरण के लिए अनुकूलित करता है;
4-अंकीय डिजिटल प्रदर्शन के साथ अंतर्निहित नियंत्रक
उच्च प्रदर्शन उच्च अंत के लिए तुलनीय।
पुनरावृत्ति: 1μm
उद्योग का सबसे छोटा और हल्का वजन; और
सबसे आसान बढ़ते/उपकरणों पर विघटन; और
लाइटवेट डाई-कास्ट एल्यूमीनियम हाउसिंग।
बढ़ते ऑफसेट और तापमान के कारण माप त्रुटियों को प्रभावी ढंग से दबा देता है।
विशेष विवरण
| नमूना |
केबल आधारित |
RS-485CORRESPO-NDENCE |
|
|
|
FSD23-150-RS485 |
|
एम 12 प्लग- धमाकेदार |
अनुरूप करंटआउटपुट |

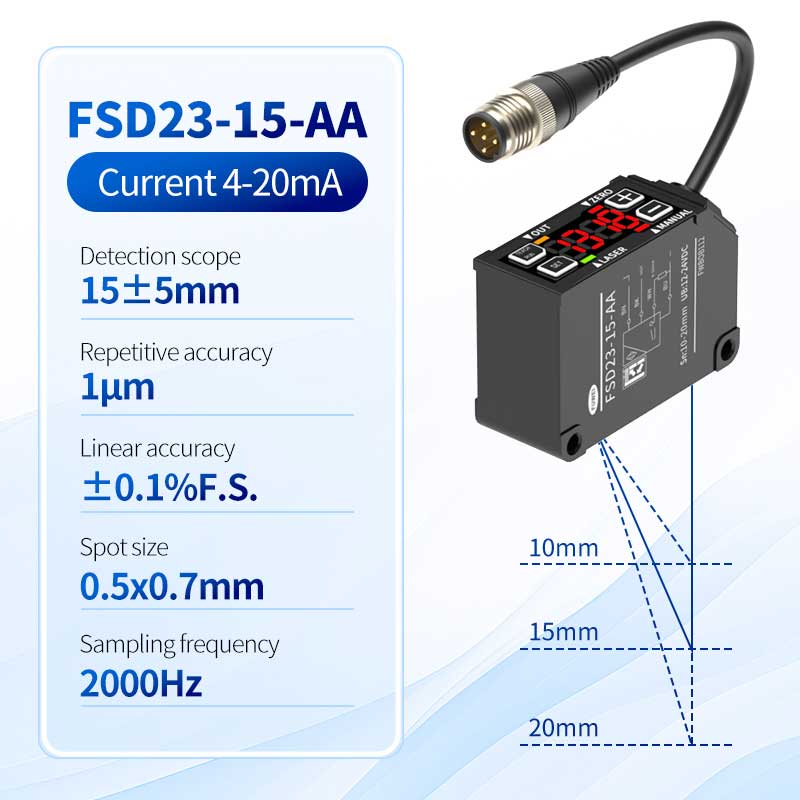

FSD23-15-AA |
FSD23-35-AA |
FSD23-100-AA |
FSD23-150-AA |
|
|
अनुरूप वोल्टेज आउटपुट |
FSD23-15-AV |
FSD23-35-AV |
FSD23-100-AV |
FSD23-150-AV |
||
| R5-485CORRESPO-NDENCE |
FSD23-15-RS485 |
FSD23-35-RS485 |
FSD23-100-RS485 |
- | ||
| पता लगाना दूरी (केंद्र की स्थिति) |
15 मिमी |
35 मिमी |
100 मिमी |
150 मिमी |
||
| पता लगाने की सीमा |
± 5 मिमी |
± 15 मिमी |
50 मिमी |
100 मिमी |
||
| पूर्ण पैमाना |
10 मिमी |
30 मिमी |
100 मिमी |
200 मिमी |
||
| प्रकाश स्रोत |
मध्यम*तरंग दैर्ध्य |
लाल डायोड लेजर |
|
तरंग दैर्ध्य: 655 मिमी |
|
|
| अधिकतम आउटपुट शक्ति |
390μW |
|
1ww |
|
||
| लेजर वर्ग |
बर्फ/jis |
वर्ग 1 |
|
कक्षा 2 |
|
|
| फाका |
क्लास एल |
|
क्लास एलएल |
|
||
| स्पॉट साइज ※ 2 |
0.45*0.8 मिमी |
0.6*0.7 मिमी |
0.50*0.55 मिमी |
|||
| रैखिक सटीकता |
0.1% एफ.एस. |
|
|
0.5% एफ.एस. |
||
| पुनरावृत्ति ※ 3 |
1um |
6μM |
20um |
60 मिमी |
||
| दत्तक ग्रहण चक्र |
500μs/1000μs/4000μs/ऑटो |
|
|
|
|
|
|
तापमान बहाव विशेषताओं (संदर्भ मूल्य) |
0.02%F.S./° C |
0.05%F.S./° C |
|
0.08%F.S./° C |
||
| रोशनी |
लेजर वर्किंग इंडिकेटर (हरा) /शून्य सेटिंग इंडिकेटर (RED) /स्विचिंग आउटपुट इंडिकेटर (नारंगी) /मोड संकेतक (लाल) |
|||||
| बाह्य इनपुट फ़ंक्शन |
RS485 मॉडल जैसे लेजर ऑफ, रिमोट टीचिंग, सैंपल होल्ड, सिंगल पल्स ट्रिगर और शून्य रीसेट में बाहरी कार्य नहीं होते हैं |
|||||
| अनुरूप उत्पादन |
अनुरूप वर्तमान प्रकार |
आउटपुट 4 ~ 20mA है, और स्वीकार्य लोड प्रतिरोध 300 and या उससे कम है |
||||
| अनुरूप वोल्टेज प्रकार |
आउटपुट 0 ~ 10V है, और आउटपुट प्रतिबाधा 100 the है |
|||||
| स्विचिंग आउटपुट ※ 5 |
ओपन कलेक्टर आउटपुट (NPN/PNP स्विबल) मैक्स 100mA/DC30VRESIDUAL वोल्टेज 1.8v |
|||||
| वोल्टेज आपूर्ति |
एनालॉग करंट/-485 संचार प्रकार: DC12-24V+10%; एनालॉग वोल्टेज प्रकार: DC18-24V ± 10% |
|||||
| वर्तमान खपत ※ 4 |
700ma या उससे कम |
|||||
| प्लग करने योग्य कनेक्टर्स |
M12 5-पिन कनेक्टर (300 मिमी केबल के साथ) |
|||||
| संरक्षण सर्किट |
रिवर्स कनेक्शन प्रोटेक्शन, ओवरक्रेन्ट प्रोटेक्शन |
|||||
| पर्यावरणीय पैरामीटर |
संरक्षण की उपाधि |
IP67 (केबल कनेक्टर सहित) |
||||
| AmbientTemperature/Irmidity का उपयोग करें |
-10 ~ 50/35-85%आरएच (कोई संक्षेपण/टुकड़े नहीं) |
|||||
| परिवेश रोशनी |
धूप: 20,000lxorless/गरमागरम: 3,000 lx या कम 10 |
|||||
| कंपन प्रतिरोध |
10 ~ 55Hz डबल आयाम 1.5 मिमी x, y, z निर्देश 2 घंटे प्रत्येक के लिए |
|||||
| संघात प्रतिरोध |
500 मीटर/सेकंड (लगभग 50 ग्राम) प्रत्येक x, y, और z दिशाओं में 3 बार 3 बार |
|||||
| सामग्री |
|
|
आवास: डाई-कास्ट एल्यूमीनियम लेंस बोर्ड: पीपीएसयू डिस्प्ले बोर्ड: पीईटी केबल: तेल प्रतिरोधी पीवीसी |
|||
| वज़न |
|
|
लगभग .60 ग्राम (केबल सहित) |
|||
