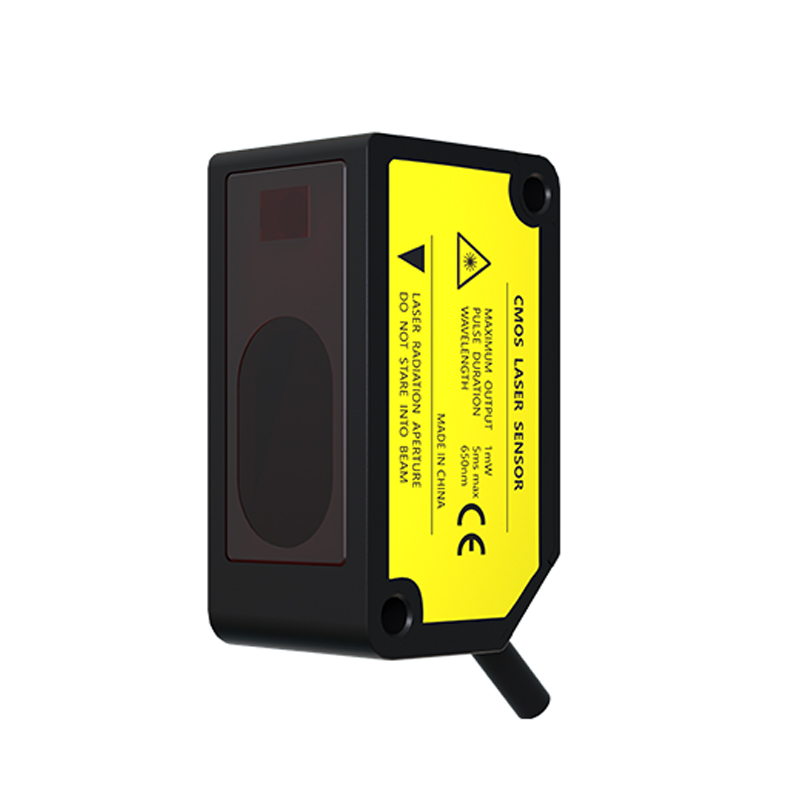

लेजर दूरी माप संवेदक

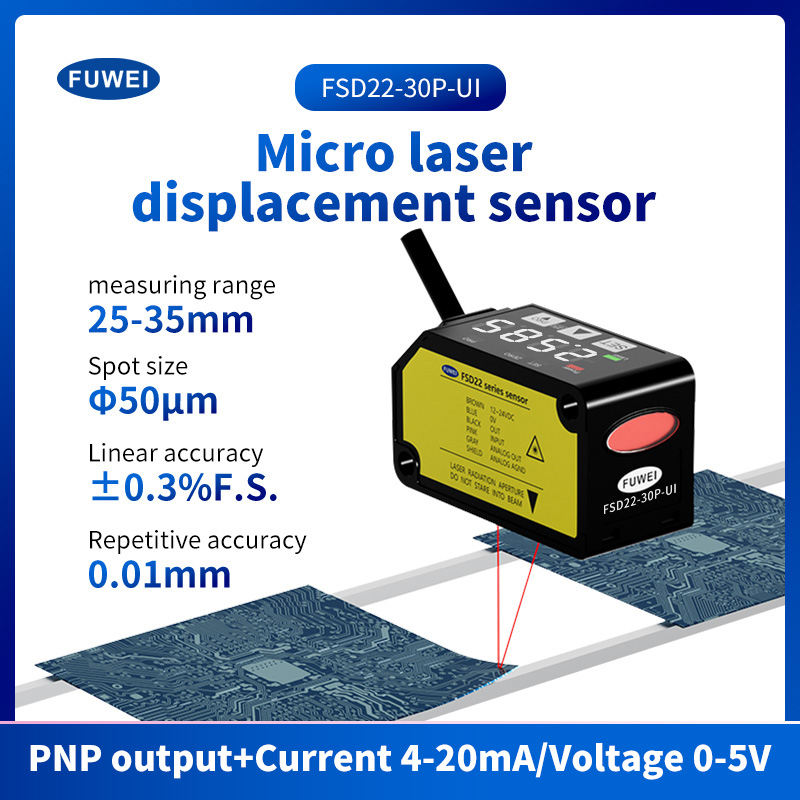

Model:FSD22-30P-UI

लेजर दूरी माप सेंसर छोटा आकार, छोटा स्थान; उच्च पहचान सटीकता और उच्च मूल्य-प्रदर्शन अनुपात; एक ही समय में दोहरी स्विचिंग और एनालॉग आउटपुट। अधिक अनुप्रयोगों के लिए एकाधिक पहचान मोड। बेहतर विज़ुअलाइज़ेशन के लिए शीर्ष पर बड़ा आउटपुट संकेतक; और चमकदार सफेद डिजिटल ट्यूब के साथ हाई-एंड डिस्प्ले; आसान संचालन और सेटअप के लिए मेम्ब्रेन कीपैड। आसान संचालन और सेटअप के लिए झिल्ली बटन। कठोरता और स्थायित्व के लिए एल्यूमीनियम आवास

जांच भेजें

उत्पाद वर्णन

लेजर डिस्टेंस माप सेंसर प्रदर्शन सुविधाएँ:

छोटा आकार, छोटा स्थान;

उच्च पहचान सटीकता और उच्च मूल्य-प्रदर्शन अनुपात;

एक ही समय में दोहरी स्विचिंग और एनालॉग आउटपुट।

अधिक अनुप्रयोगों के लिए एकाधिक पहचान मोड।

बेहतर विज़ुअलाइज़ेशन के लिए शीर्ष पर बड़े आउटपुट इंडिकेटर; और

उज्ज्वल सफेद डिजिटल ट्यूब के साथ उच्च अंत प्रदर्शन; आसान ऑपरेशन और सेटअप के लिए झिल्ली कीपैड।

आसान ऑपरेशन और सेटअप के लिए झिल्ली बटन।

रगड़ और स्थायित्व के लिए एल्यूमीनियम आवास।

पैरामीटर विनिर्देशों ：

प्रकार	माप केंद्र 30 मिमी प्रकार	माप केंद्र 50 मिमी प्रकार	माप केंद्र 100 मिमी प्रकार	माप केंद्र 200 मिमी प्रकार	माप केंद्र 400 मिमी प्रकार
अनुरूप+एनपीएन आउटपुट	एफएसडी22-30एन-यूआई	FSD22-50N-UI	FSD22-100N-UI	FSD22-200N-यूआई	FSD22-400N-UI
अनुरूप+पीएनपी आउटपुट	FSD22-30P-UI	FSD22-50P-UI	FSD22-100P-UI	FSD22-200P-UI	FSD22-400P-UI
माप केंद्र की दूरी	30 मिमी	50 मिमी	100 मिमी	200 मिमी	400 मिमी
माप श्रेणी	± 5 मिमी	± 15 मिमी	± 35 मिमी	± 80 मिमी	± 200 मिमी
बीम व्यास (नोट 3)	लगभग। Ø50μM	लगभग। ø70μm	लगभग। ø120μM	लगभग। Ø300μM	लगभग। Ø500μM
repeatability	10 मिमी	30 मिमी	100 मिमी	200 मिमी	300μM (माप दूरी 200 से 400 मिमी) 800μM (माप दूरी 400 से 600 मिमी)
रैखिकता	± 0.3%F.S।			± 0.3%F.S।	±0.3%F.S. (माप दूरी 200 से 400 मिमी) ±0.4%F.S. (माप दूरी 400 से 600 मिमी)
तापमान विशेषता	0.03%F.S./° C
प्रकाश स्रोत	लाल सेमीकंडक्टर लेजर क्लास 2 [JIS / IEC / GB / FDA (नोट 2)] अधिकतम. आउटपुट: 1mW, उत्सर्जन शिखर तरंग दैर्ध्य: 655nm
वोल्टेज आपूर्ति	12 से 24V DC% 10%, रिपल P-P 10% या उससे कम
बिजली की खपत	40mA या उससे कम (24V DC आपूर्ति वोल्टेज पर), 65mA या उससे कम (12V DC आपूर्ति वोल्टेज पर)
आउटपुट नियंत्रित करें	एनपीएन ओपन-कलेक्टर ट्रांजिस्टर • अधिकतम सिंक वर्तमान: 50mA • लागू वोल्टेज: 30V डीसी या उससे कम (नियंत्रण आउटपुट के बीच 0V के बीच) • अवशिष्ट वोल्टेज: 1.5V या उससे कम (50mA सिंक करंट पर) • रिसाव करंट: 0.1 मा या उससे कम			पीएनपी ओपन-कलेक्टर ट्रांजिस्टर • अधिकतम स्रोत वर्तमान: 50mA • लागू वोल्टेज: 30V डीसी या उससे कम (नियंत्रण आउटपुट के बीच +V के बीच) • अवशिष्ट वोल्टेज: 1.5V या उससे कम (50ma स्रोत वर्तमान में) • रिसाव करंट: 0.1 मा या उससे कम
	स्विच करने योग्य या तो लाइट-ऑन या डार्क-ऑन
	निगमित (ऑटो रीसेट प्रकार)

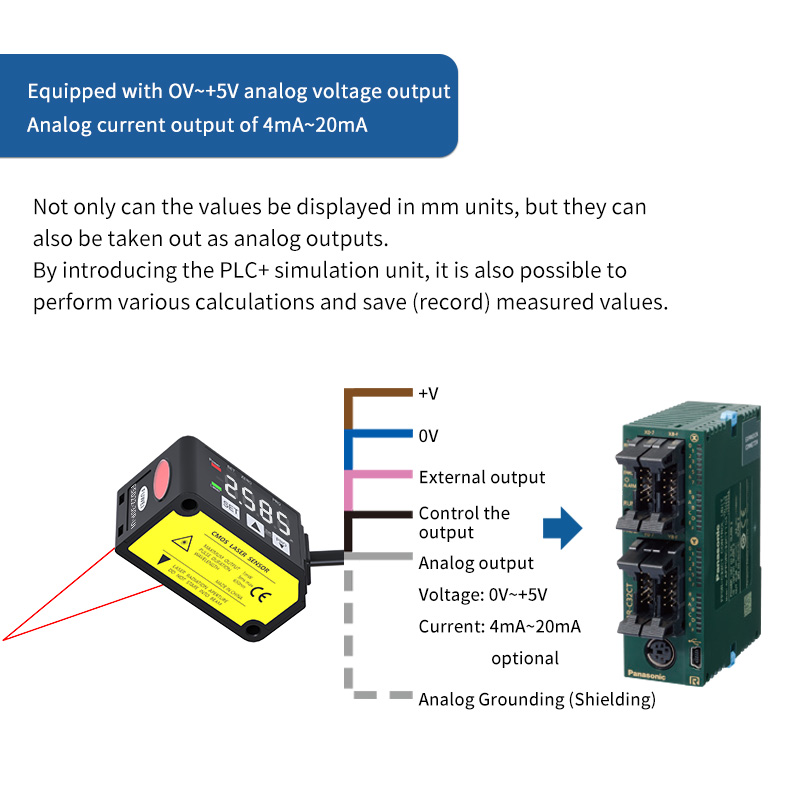

अनुरूप उत्पादन	एनालॉग वोल्टेज आउटपुट	• आउटपुट रेंज: 0 से +5V (अलार्म पर: +5.2V) • आउटपुट प्रतिबाधा: 100।
	अनुरूप वर्तमान आउटपुट	• आउटपुट रेंज: 4 से 20mA (अलार्म पर: 0ma) • लोड प्रतिबाधा: 300ω या उससे कम
प्रतिक्रिया समय	1.5ms / 5ms / 10ms के बीच स्विच करने योग्य
बाहरी इनपुट	एनपीएन गैर-संपर्क इनपुट • इनपुट की स्थिति अमान्य: +8 से +वी डीसी या खुला वैध: 0 से +1.2V डीसी • इनपुट प्रतिबाधा: लगभग। 10k and			पीएनपी गैर-संपर्क इनपुट • इनपुट की स्थिति अमान्य: 0 से +0.6V डीसी या खुला मान्य: +4 से +वी डीसी • इनपुट प्रतिबाधा: लगभग। 10k and
सुरक्षा	IP67 (IEC)
प्रदूषण	2
परिवेश का तापमान	-10 से +45 डिग्री सेल्सियस (कोई ओस संक्षेपण या आइसिंग की अनुमति नहीं), भंडारण: -20 से +60 डिग्री सेल्सियस
परिवेश आर्द्रता	35 से 85% आरएच, भंडारण: 35 से 85% आरएच
परिवेश रोशन	गरमागरम लैंप: स्वीकार्य सतह रोशनी 3,000ℓx या उससे कम
संचालन ऊंचाई	2,000 मीटर या उससे कम
केबल	0.2 मिमी 2 5-कोर समग्र केबल, 2 मीटर लंबा
सामग्री	संलग्नक: एल्यूमीनियम डाई-कास्ट, फ्रंट कवर: ऐक्रेलिक
वज़न	लगभग। 85 ग्राम (केबल सहित)
लागू होने लायक मानक	ईएमसी निर्देश अनुपालन, एफडीए मानक, उल मान्यता
नोट:
1) आपूर्ति वोल्टेज: 24V डीसी, परिवेश का तापमान: +20 ° C, प्रतिक्रिया समय: 10ms, और माप केंद्र की दूरी के एनालॉग आउटपुट मूल्य का उपयोग अनिर्दिष्ट माप स्थितियों के लिए किया जाता है। विषय सफेद सिरेमिक है।
2) यह एफडीए मानक के लेजर नोटिस नंबर 50 के अनुसार, एफडीए मानक पर आधारित है।
3) यह माप केंद्र की दूरी में आकार है। इन मूल्यों को केंद्र प्रकाश की तीव्रता के 1/E2 (लगभग 13.5%) का उपयोग करके परिभाषित किया गया था। निर्दिष्ट क्षेत्र के बाहर लीक प्रकाश के कारण, पता लगाने के बिंदु के चारों ओर परावर्तन बिंदु की तुलना में अधिक हो सकता है और यह माप मूल्य को प्रभावित कर सकता है।
