उत्पाद विशेषताएँ:
मापने की सीमा: 25-35 मिमी
आउटपुट मोड: स्विचिंग के साथ, वर्तमान 4-20ma
रैखिकता सटीकता: ± 0.1% एफ.एस. (25-35 मिमी)
पुनरावृत्ति: 5um
संकल्प: 2.5UM
स्पॉट साइज: 30 मिमी पर .50.5 मिमी
प्रतिक्रिया समय ： 2ms/16ms/40ms
परिवेश प्रकाश प्रतिरोध: गरमागरम प्रकाश ox 3,000lux
ऑपरेशन पैनल: OLED डिजिटल डिस्प्ले
तापमान बहाव: ± 0.02%F.S./° C
विनिर्देश
मानक प्रकार
उच्च परिशुद्धता प्रकार
उपाय केंद्र की दूरी
तापमान अभिप्राय पावर इंडिकेटर: ग्रीन एलईडी; एक्शन इंडिकेटर: रेड एलईडी; अलार्म इंडिकेशन: येलो एलईडी संरक्षण परिपथ
उपयोग वातावरण परिवेशी प्रकाश प्रतिरोध lmpact प्रतिरोध संबंध तरीका
आरएस -485
FSD11-30-RS485
FSD11-50-RS485
FSD11-85-RS485
4-20ma
FSD11-30-AA
FSD11-50-AA
FSD11-85-AA
आरएस -485
FSD11-30-RS485-M
FSD11-50-RS485-M
FSD11-85-RS485-M
4-20ma
FSD11-30-AA-M
FSD11-50-AA-M
FSD11-85-AA-M
30 मिमी
50mm85
85 मिमी
माप -सीमा
5 मिमी
15 मिमी
25 मिमी
फ़िज़िश
10 मिमी
30 मिमी
50 मिमी
रैखिकता
मानक प्रकार: rs485:+0.3%fs।; 4-20MA: ± 0.4%एफएस
उच्च परिशुद्धता प्रकार: rs485:+0.1%fs।; 4-20MA: ± 0.1%एफएस
वोल्टेज आपूर्ति
RS-485: 10..30VDC; 4 ... 20ma: 12 ... 24VDC
बिजली की खपत
<700MW
भार
200MA
दबाव में गिरावट
<2.5v
प्रकाश स्रोत
लाल लेजर (650nm); लेजरवेल: कक्षा 2
हाजिर आकार
£ 0.5mm@30nm
£ 0.5mm@50nm
£ 0.5mm@85nm
आकार
65*51*23 मिमी
संकल्प अनुपात
2.5um@30 मिमी
10um@50 मिमी
30um@85 मिमी
repeatability
5um
20um
60um
आउटपुट 1
डिजिटल मात्रा: RS-485 (मोडबस प्रोटोकॉल का समर्थन करता है); एनालॉग मात्रा: 4-20mA (लोड प्रतिरोध <390 ω)
आउटपुट 2
स्विचिंग मात्रा: PUSH-PULL/NPN/PNP और NO/NC सेट किया जा सकता है
दूरी -निर्धारण
RS-485: बटन/RS-485 सेटिंग; 4 ... 20MA: प्रमुख सेटिंग्स
0.08%F.S./° C
0.02%fs।/° C
0.04%fs।/° C
प्रतिक्रिया समय
2ms/16ms/40ms सेट किया जा सकता है
पायलट लैंप
प्रदर्शन स्क्रीन
OLED डिस्प्ले स्क्रीन (आकार: 14*10.7 मिमी)
सुविधाओं में निर्मित
स्लेव एड्रेस और पोर्ट रेट सेटिंग · पैरामीटर क्वेरी · विंडो टीचज़ेरो सेट · उत्पाद स्व-जांच · आउटपुट सेटिंग · सिंगल पॉइंट टीचवरेज सेटिंग · एनालॉग मैप सेटिंग्स
शॉर्ट सर्किट प्रोटेक्शन, रिवर्स पोलरिटी प्रोटेक्शन, अधिभार संरक्षण
काम करने का तापमान: -10 ~+50 ° C: भंडारण वातावरण: -20 ~+70 ° C.EnvironmentalHumidation: 35% ~ 85% RH (संक्षेपण के बिना)
प्रतिरोध
गरमागरम दीपक: <3, 000lux
संरक्षण ग्रेड
IP67
भौतिक गुणवत्ता
शेल: एल्यूमीनियम; लेंस कवर: पीएमएए; प्रदर्शन बोर्ड: पीसी
कंपन
10 ~ 55Hzdual आयाम LMM, 2 घंटे प्रत्येक x, y, और z दिशाओं में
500 मीटर/s t (लगभग 50 ग्राम), प्रत्येक x, y, और z दिशाओं में प्रत्येक 3 बार
2M 5-कोर/4-कोर पीवीसी लीड वायर (5-कोर: RS-485 आउटपुट; 4-कोर: एनालॉगपुट)
उपभवन

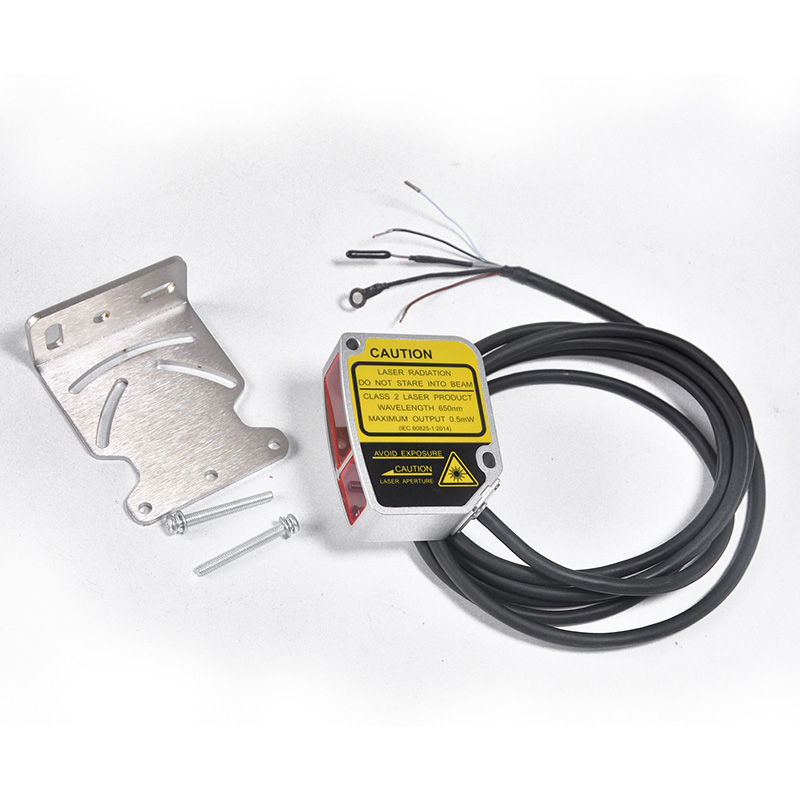

M4 स्क्रू (लंबाई 35 मिमी)*2, अखरोट*2, गैसकेट*2, इंस्टॉलेशन ब्रैकेट, उपयोगकर्ता मैनुअल
