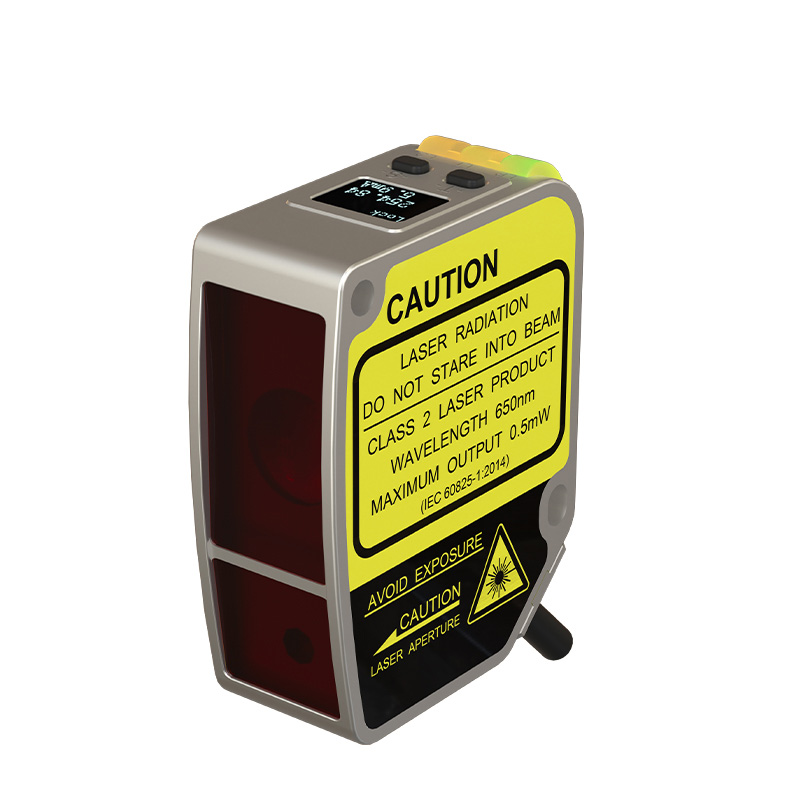

लेजर विस्थापन सेंसर। उत्पाद विशेषताएँ ：
मापने की सीमा: 25-35 मिमी
आउटपुट मोड: स्विचिंग और RS485 संचार (समर्थन मोडबस प्रोटोकॉल) के साथ
रैखिकता सटीकता: मानक: ± 0.3% F.S. (25-35 मिमी)
पुनरावृत्ति: 5um
संकल्प: 2.5UM
स्पॉट साइज: 30 मिमी पर .50.5 मिमी
प्रतिक्रिया समय: 2ms/16ms/40ms सेट करने योग्य
विशिष्टता:
|
मानक प्रकार |
आरएस -485 |
FSD11-30-RS485 |
FSD11-50-RS485 |
FSD11-85-RS485 |
| 4-20ma |
FSD11-30-AA |
FSD11-50-AA |
FSD11-85-AA |
|
|
उच्च परिशुद्धता प्रकार |
आरएस -485 | FSD11-30-RS485-M |
FSD11-50-RS485-M |
FSD11-85-RS485-M |
| 4-20ma |
FSD11-30-AA-M |
FSD11-50-AA-M |
FSD11-85-AA-M |
|
|
माप केंद्र दूरी |
30 मिमी |
50 मिमी |
85 मिमी |
|
| माप -सीमा |
5 मिमी |
15 मिमी |
25 मिमी |
|
| फ़िज़िश |
10 मिमी |
30 मिमी |
50 मिमी |
|
| रैखिकता |
मानक प्रकार: rs485:+0.3%fs।; 4-20ma:+0.4%एफएस। |
|||
| उच्च परिशुद्धता प्रकार: RS485:%0.1%एफएस; 4-20ma: ± 0.1%F.S |
||||
| वोल्टेज आपूर्ति |
RS-485: 10..30VDC: 4 ... 20MA: 12 ... 24VDC |
|||
| शक्ति |
उपभोग <700MW |
|||
| भार |
200MA |
|||
| दबाव में गिरावट |
<2.5v |
|||
| प्रकाश स्रोत |
लाल लेजर (650nm); लेजर स्तर: कक्षा 2 |
|||
| हाजिर आकार |
मध्यम 0.5 मिमी @30nm |
मध्यम 0.5 मिमी @50nm |
मध्यम 0.5mm@85nm |
|

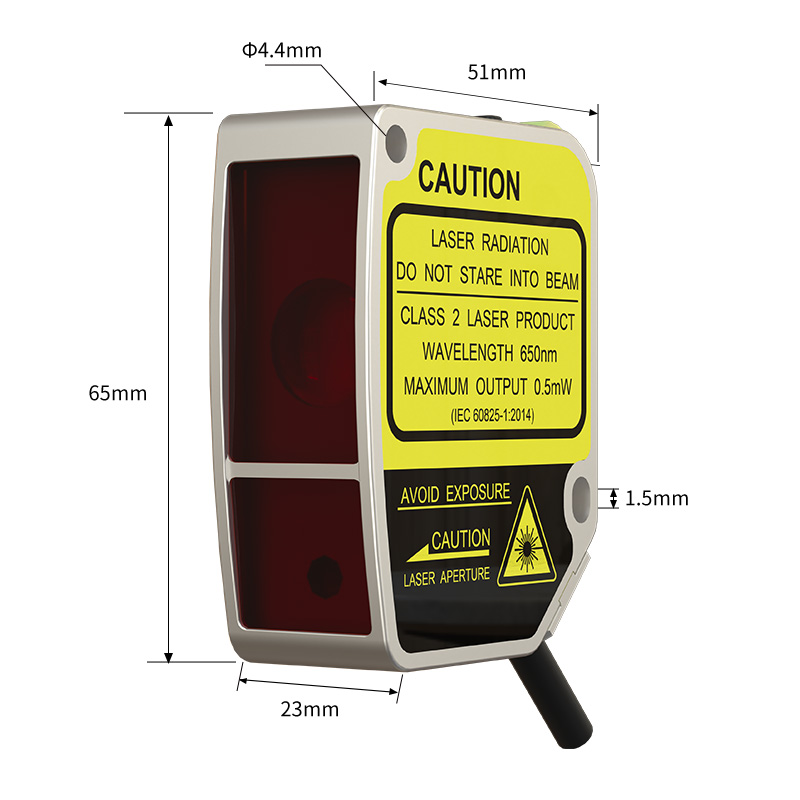

| आकार |
65*51*23 मिमी |
|||
| संकल्प अनुपात |
2.5um@30 मिमी |
10um@50 मिमी |
30um@85 मिमी |
|
| repeatability |
5um |
20um |
60um |
|
| आउटपुट 1 |
डिजिटल मात्रा: RS-485 (मोडबस प्रोटोकॉल का समर्थन करता है); एनालॉग मात्रा: 4-20MA |
|||
| आउटपुट 2 |
स्विचिंग मात्रा: PUSH-PULL/NPN/PNP और NO/NC सेट किया जा सकता है |
|||
| दूरी -निर्धारण |
RS-485: बटन/RS-485 सेटिंग; 4 ... 20MA: प्रमुख सेटिंग्स |
|||
|
तापमान बहाव |
0.08%F.S./° C |
0.02%F.S./° C |
0.04%fs।/° C |
|
| प्रतिक्रिया समय |
2ms/16ms/40ms सेट किया जा सकता है |
|||
| पायलट लैंप |
PowerIndicator: ग्रीन एलईडी; एक्शन इंडिकेटर: रेड एलईडी; अलार्म संकेत: पीला एलईडी |
|||
| प्रदर्शन स्क्रीन |
OLED डिस्प्लेस्क्रीन (आकार: 14*10.7 मिमी) |
|||
| सुविधाओं में निर्मित |
स्लेव एड्रेस और पोर्ट रेट सेटिंग · पैरामीटर क्वेरी · विंडो टीचज़ेरो सेट · उत्पाद स्व-जांच · आउटपुट सेटिंग · सिंगल पॉइंट टीचवरेज सेटिंग · एनालॉग मैप सेटिंग्स |
|||
| सुरक्षा सर्किट |
शॉर्ट सर्किट प्रोटेक्शन, रिवर्स पोलरिटी प्रोटेक्शन, अधिभार संरक्षण |
|||
| प्रयोग पर्यावरण |
वर्किंगटेम्परेचर: -10 ~+50 डिग्री सेल्सियस; भंडारण वातावरण: -20 ~+70 ° C: पर्यावरणीयता: 35% ~ 85% आरएच (संक्षेपण के बिना) |
|||
|
प्रतिरोध परिवेशी प्रकाश |
गरमागरम दीपक: <3, 000lux |
|||
| संरक्षण ग्रेड |
IP67 |
|||
| भौतिक गुणवत्ता |
शेल: एल्यूमीनियम; लेंस कवर: पीएमएए, डिस्प्ले बोर्ड: पीसी |
|||
| कंपन प्रतिरोध |
10 ~ 55Hzdual आयाम LMM, 2 घंटे प्रत्येक x, y, और z दिशाओं में |
|||
|
प्रभाव प्रतिरोध |
500 मीटर/एस*(लगभग 50 ग्राम), प्रत्येक x, y, andz दिशाओं में प्रत्येक में 3 बार |
|||
| संबंध तरीका |
2M 5-कोर/4-कोर पीवीसी लीड वायर (5-कोर: RS-485 आउटपुट; 4-कोर: एनालॉगपुट) |
|||
| उपभवन |

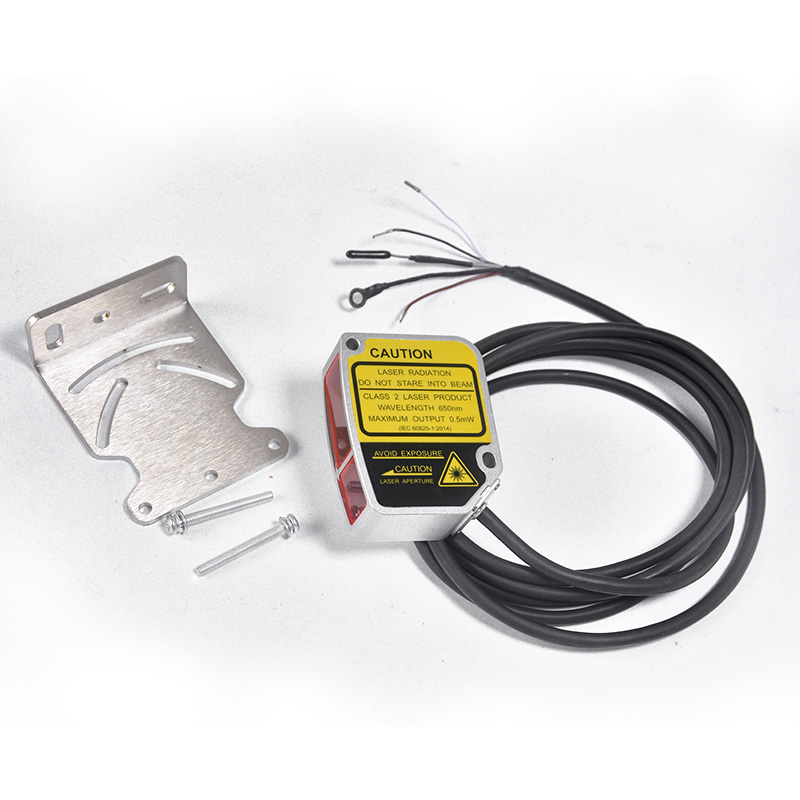

M4 स्क्रू (लंबाई 35 मिमी)*2, अखरोट*2, गैसकेट*2, इंस्टॉलेशन ब्रैकेट, उपयोगकर्ता मैनुअल |
|||
