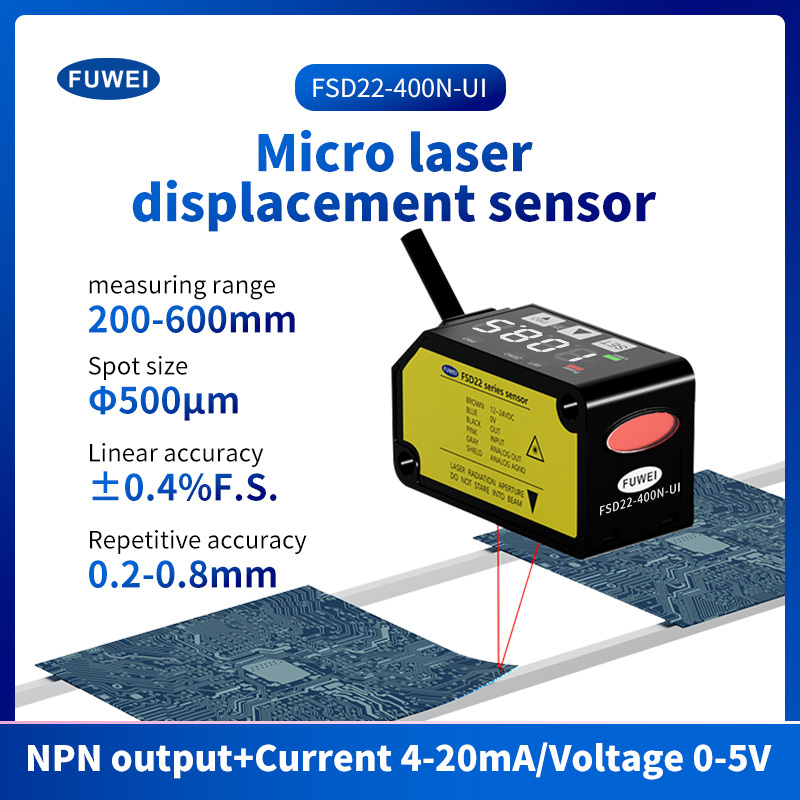

लेज़र डिस्टेंस रेंजिंग सेंसर

उत्पाद विशेषताएं:

भाग संख्या：FSD22-400N-UI

माप केंद्र की दूरी: 400 मिमी

माप सीमा:±200मिमी

पुनरावृत्ति: 300μm (माप दूरी 200 से 400 मिमी)

800μm (माप दूरी 400 से 600 मिमी)

रैखिकता:±0.3%F.S. (माप दूरी 200 से 400 मिमी)

±0.4%एफ.एस. (माप दूरी 400 से 600 मिमी)

बीम व्यास: लगभग। ø500μm

नियंत्रण आउटपुट：पीएनपी

आपूर्ति वोल्टेज: 12 से 24 वी डीसी ±10%, रिपल पी-पी 10% या उससे कम

एनालॉग वोल्टेज आउटपुट：आउटपुट रेंज: 0 से +5V (अलार्म पर: +5.2V)

एनालॉग वर्तमान आउटपुट：आउटपुट रेंज: 4 से 20mA (अलार्म पर: 0mA)

प्रतिक्रिया समय：1.5ms / 5ms / 10ms के बीच स्विच करने योग्य

सुरक्षा：IP67

परिवेश का तापमान:-10 से +45°C (ओस संघनन या बर्फ़ जमने की अनुमति नहीं), भंडारण:-20 से +60°C

केबल: 0.2 मिमी 2 5-कोर मिश्रित केबल, 2 मीटर लंबा

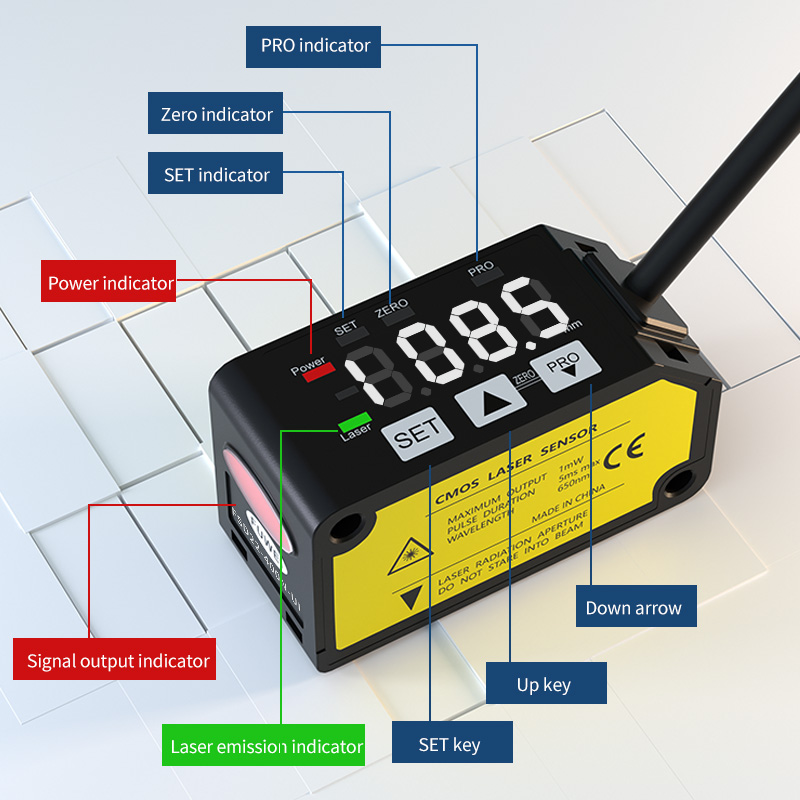

पैनलपरिचय：

उच्च परिशुद्धता वाली CMOS छवियों का उपयोग सेंसर के अद्वितीय एल्गोरिदम द्वारा किया जाता है

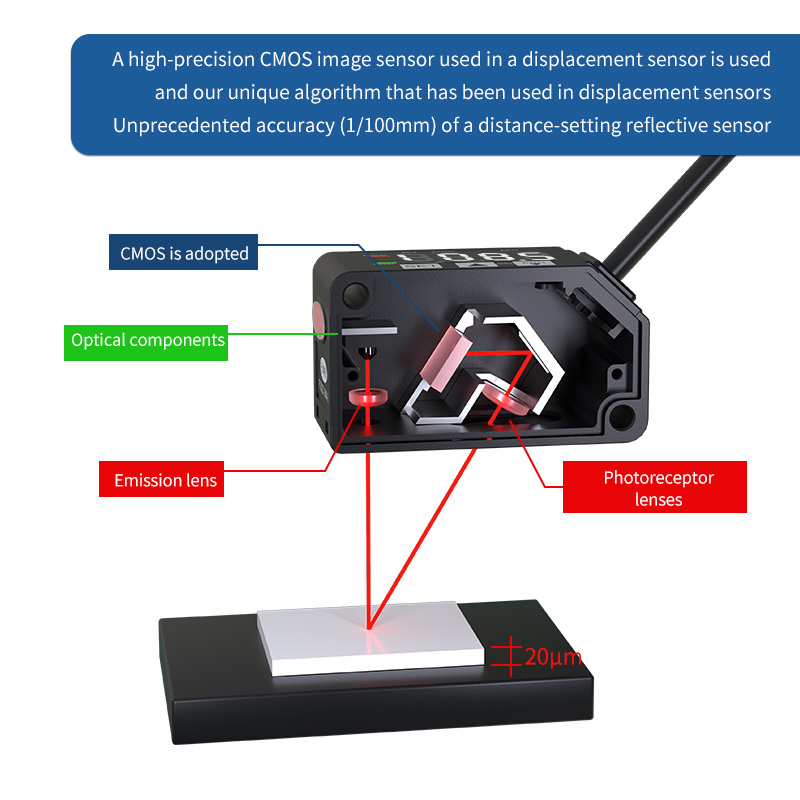

विस्थापन सेंसर में उपयोग किए जाने वाले एक उच्च परिशुद्धता सीएमओएस छवि सेंसर का उपयोग किया जाता है और हमारे अद्वितीय एल्गोरिदम का उपयोग विस्थापन सेंसर में किया गया है दूरी-सेटिंग परावर्तक सेंसर की अभूतपूर्व सटीकता (1/100 मिमी)

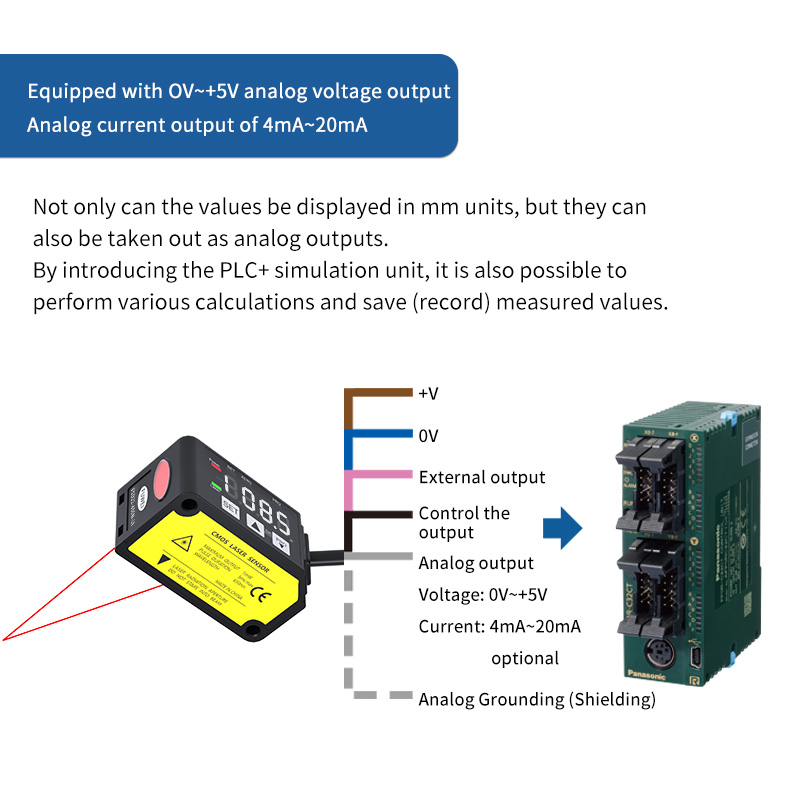

OV~+5V एनालॉग वोल्टेज आउटपुट से सुसज्जित, 4mA~20mA का एनालॉग करंट आउटपुट

मानों को न केवल मिमी इकाइयों में प्रदर्शित किया जा सकता है, बल्कि उन्हें एनालॉग आउटपुट के रूप में भी निकाला जा सकता है। पीएलसी+ सिमुलेशन यूनिट की शुरुआत करके, विभिन्न गणना करना और मापा मूल्यों को सहेजना (रिकॉर्ड करना) भी संभव है।

ज़ीरोइंग फ़ंक्शन

यह एक फ़ंक्शन है जो आपको मापे गए मान को जबरन शून्य करने की अनुमति देता है। शून्यबिंदु को मनमाने ढंग से निर्धारित किया जा सकता है, पता लगाए गए ऑब्जेक्ट की ऊंचाई को आधार मान पर सेट करें, इसका उपयोग सहनशीलता को मापने या अनुभाग अंतर को मापने के दौरान आसानी से किया जा सकता है।

सुविधाजनक स्विचिंग सेटिंग फ़ंक्शन से सुसज्जित

जब सेंसर की तरफ कोई डिटेक्शन ऑब्जेक्ट होता है, तो डिटेक्शन को बैकग्राउंड ऑब्जेक्ट बेंचमार्क वैल्यू के अनुसार सेट किया जा सकता है। यह किसी ऑब्जेक्ट के आकार में बदलाव का पता लगाने के लिए एक सुविधाजनक फ़ंक्शन है।

(आधार के रूप में पहचानी गई वस्तु का उपयोग करते समय)

पहचाने गए ऑब्जेक्ट के आधार पर पृष्ठभूमि ऑब्जेक्ट के किनारे संदर्भ मान सेट करें। उपयोग करने के लिए पृष्ठभूमि बॉडी समय से दूर रहें।

दृश्य अनुप्रयोग：

सब्सट्रेट के वॉरपेज का पता लगाएं

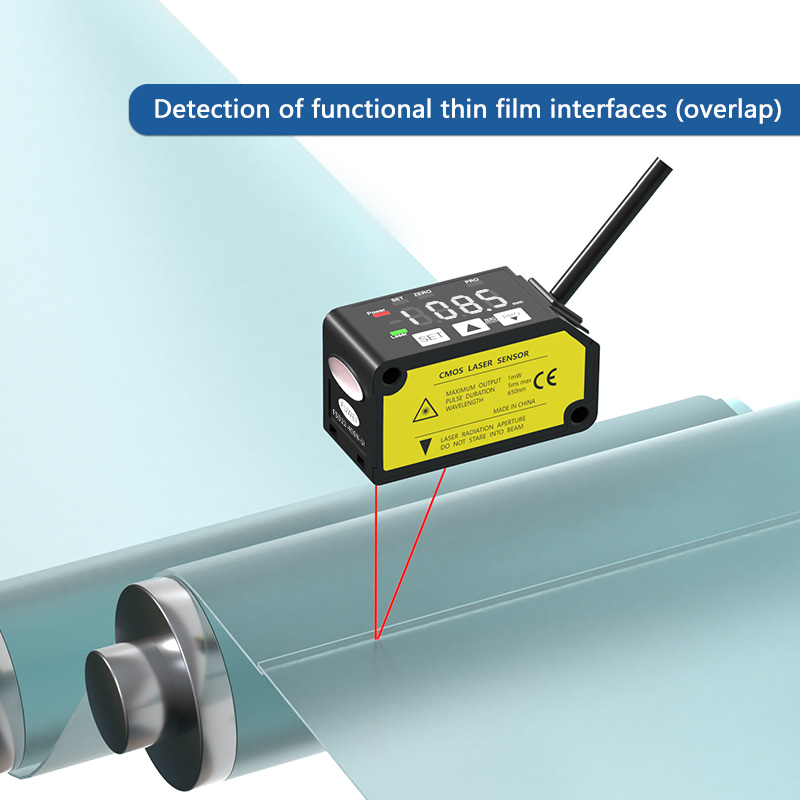

लीड फ्रेम के ओवरलैप का पता लगाएं

इलेक्ट्रॉनिक उपकरणों के आवास के आगे और पीछे का निर्णय

गास्केट की उपस्थिति या अनुपस्थिति का पता लगाएं

आयाम वायरिंग：

उत्पाद प्रदर्शित करना:

पैरामीटर विनिर्देश：

उत्पाद का आकार:

कनेक्शन：
