लेजर दूरी मापने वाले सेंसर

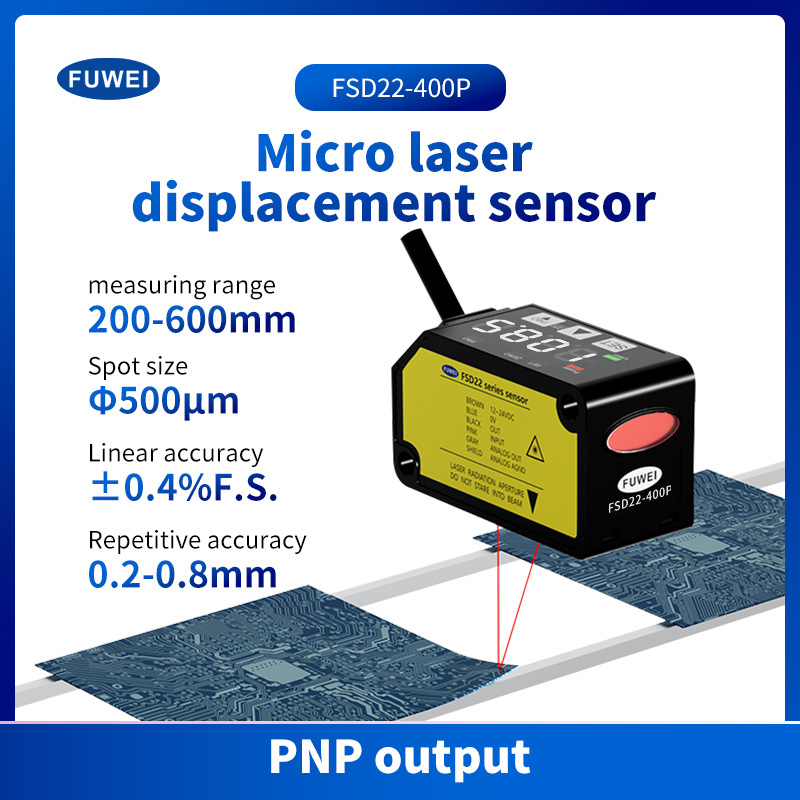

Model:FSD22-400P-UI
लेजर डिस्टेंस मापक सेंसर पार्ट नंबर ： FSD22-400P-UI मापन केंद्र दूरी ： 400 मिमी मापन रेंज ± ± 200 मिमी रिपीटबिलिटी ： 300μM (माप दूरी 200 से 400 मिमी) 800μM (माप दूरी 400 से 600 मिमी) रैखिकता ： ± 0.3%F.S। (माप दूरी 200 से 400 मिमी) ± 0.4%F.S। (माप दूरी 400 से 600 मिमी) बीम व्यास ： लगभग। Ø500μM नियंत्रण आउटपुट ： पीएनपी आपूर्ति वोल्टेज ： 12 से 24V DC, 10%, रिपल P-P 10% या उससे कम एनालॉग वोल्टेज आउटपुट: आउटपुट रेंज: 0 से +5V (अलार्म पर: +5.2V) एनालॉग करंट आउटपुट: आउटपुट रेंज: 4 से 20mA (अलार्म: 0ma पर) प्रतिक्रिया समय ： 1.5ms / 5ms / 10ms के बीच स्विच करने योग्य संरक्षण ： IP67 परिवेश का तापमान ： -10 से +45 डिग्री सेल्सियस (कोई ओस संक्षेपण या आइसिंग की अनुमति नहीं), भंडारण: -20 से +60 डिग्री सेल्सियस केबल: 0.2 मिमी 2 5-कोर समग्र केबल, 2 मीटर लंबा
जांच भेजेंपीडीएफ डाउनलोड
उत्पाद वर्णन

लेजर दूरी मापने सेंसर उत्पाद विशेषताओं ：

भाग संख्या ： FSD22-400P-UI

माप केंद्र की दूरी: 400 मिमी

मापन रेंज ± ± 200 मिमी

रिपीटबिलिटी ： 300μM (माप दूरी 200 से 400 मिमी)

800μM (माप दूरी 400 से 600 मिमी)

रैखिकता ： ± 0.3%F.S। (माप दूरी 200 से 400 मिमी)

± 0.4%F.S। (माप दूरी 400 से 600 मिमी)

बीम व्यास ： लगभग। Ø500μM

नियंत्रण आउटपुट ： पीएनपी

आपूर्ति वोल्टेज ： 12 से 24V DC, 10%, रिपल P-P 10% या उससे कम

एनालॉग वोल्टेज आउटपुट: आउटपुट रेंज: 0 से +5V (अलार्म पर: +5.2V)

एनालॉग वर्तमान आउटपुट：आउटपुट रेंज: 4 से 20mA (अलार्म पर: 0mA)

प्रतिक्रिया समय ： 1.5ms / 5ms / 10ms के बीच स्विच करने योग्य

संरक्षण ： IP67

परिवेश का तापमान ： -10 से +45 डिग्री सेल्सियस (कोई ओस संक्षेपण या आइसिंग की अनुमति नहीं), भंडारण: -20 से +60 डिग्री सेल्सियस

केबल: 0.2 मिमी 2 5-कोर समग्र केबल, 2 मीटर लंबा


पैरामीटर विनिर्देशों ：

प्रकार

माप

केंद्र 30 मिमी प्रकार

माप

केंद्र 50 मिमी प्रकार

माप

केंद्र 100 मिमी प्रकार

माप

केंद्र 200 मिमी प्रकार

माप

केंद्र 400 मिमी प्रकार
अनुरूप+एनपीएन आउटपुट
 FSD22-30N-UI
 FSD22-50N-UI
 FSD22-100N-यूआई FSD22-200N-UI
 FSD22-400N-UI
अनुरूप+पीएनपी आउटपुट
 FSD22-30P-UI FSD22-50P-UI
 FSD22-100P-UI
 एफएसडी22-200पी-यूआई
 FSD22-400P-UI
माप केंद्र की दूरी
 30 मिमी
 50 मिमी
 100 मिमी
 200 मिमी
 400 मिमी
माप श्रेणी
 ± 5 मिमी
 ± 15 मिमी
 ± 35 मिमी
 ± 80 मिमी
 ± 200 मिमी
बीम व्यास (नोट 3)
 लगभग। Ø50μM
 लगभग। ø70μm
 लगभग। ø120μM
 लगभग। ø300μm
 लगभग। Ø500μM
repeatability
 10 मिमी
 30 मिमी
 100 मिमी
 200 मिमी

300μm (माप दूरी 200 से 400 मिमी)

800μM (माप दूरी 400 से 600 मिमी)
रैखिकता
 ± 0.3%F.S।
 ± 0.3%F.S।

± 0.3%F.S। (माप दूरी 200 से 400 मिमी)

± 0.4%F.S। (माप दूरी 400 से 600 मिमी)
तापमान विशेषता
 0.03%F.S./° C
प्रकाश स्रोत

लाल सेमीकंडक्टर लेजर क्लास 2 [JIS / IEC / GB / FDA (नोट 2)]

अधिकतम। आउटपुट: 1MW, उत्सर्जन शिखर तरंग दैर्ध्य: 655NM
वोल्टेज आपूर्ति
 12 से 24V DC% 10%, रिपल P-P 10% या उससे कम
बिजली की खपत
 40mA या उससे कम (24V DC आपूर्ति वोल्टेज पर), 65mA या उससे कम (12V DC आपूर्ति वोल्टेज पर)
नियंत्रण आउटपुट

एनपीएन ओपन-कलेक्टर ट्रांजिस्टर

      • अधिकतम सिंक वर्तमान: 50mA

      • लागू वोल्टेज: 30V डीसी या उससे कम

                      (नियंत्रण आउटपुट के बीच 0V के बीच)

      • अवशिष्ट वोल्टेज: 1.5V या उससे कम

                                  (50mA सिंक करंट पर)

      • रिसाव करंट: 0.1 मा या उससे कम


  पीएनपी ओपन-कलेक्टर ट्रांजिस्टर

  • अधिकतम स्रोत वर्तमान: 50mA

  • लागू वोल्टेज: 30V डीसी या उससे कम

              (नियंत्रण आउटपुट के बीच +V के बीच)

  • अवशिष्ट वोल्टेज: 1.5V या उससे कम

                       (50ma स्रोत वर्तमान में)

   • रिसाव करंट: 0.1 मा या उससे कम
स्विच करने योग्य या तो लाइट-ऑन या डार्क-ऑन
निगमित (ऑटो रीसेट प्रकार)

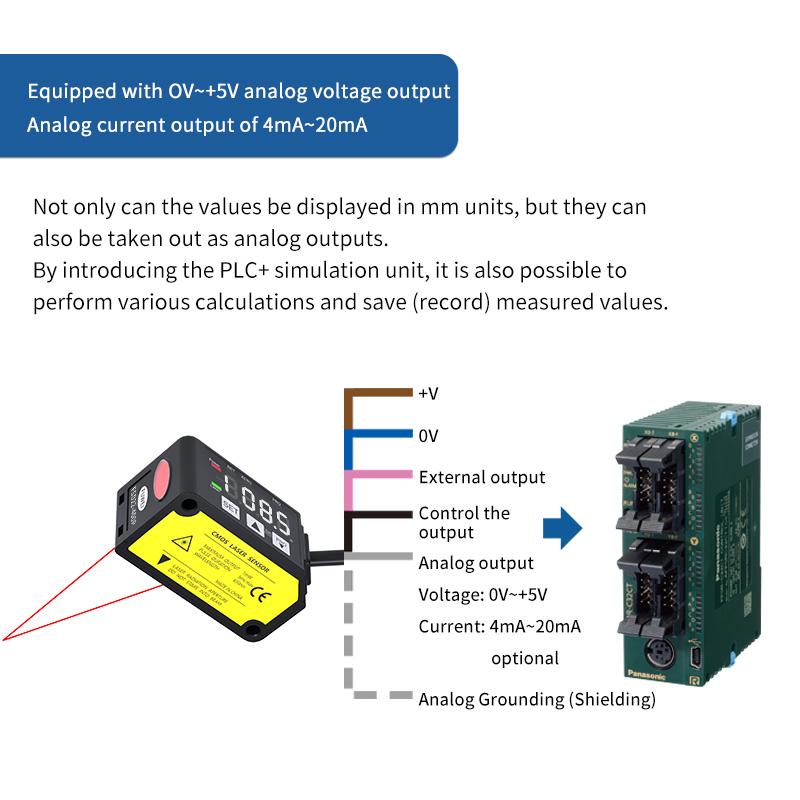

अनुरूप उत्पादन
 अनुरूप वोल्टेज आउटपुट

• आउटपुट रेंज: 0 से +5V (अलार्म पर: +5.2V)

• आउटपुट प्रतिबाधा: 100।
अनुरूप वर्तमान आउटपुट

• आउटपुट रेंज: 4 से 20mA (अलार्म पर: 0ma)

• लोड प्रतिबाधा: 300ω या उससे कम
प्रतिक्रिया समय
 1.5ms / 5ms / 10ms के बीच स्विच करने योग्य
बाहरी इनपुट

 एनपीएन गैर-संपर्क इनपुट

   • इनपुट की स्थिति

     अमान्य: +8 से +वी डीसी या खुला

     मान्य: 0 से +1.2V डीसी

   • इनपुट प्रतिबाधा: लगभग। 10k and


  पीएनपी गैर-संपर्क इनपुट

    • इनपुट की स्थिति

     अमान्य: 0 से +0.6V डीसी या खुला

     वैध: +4 से +वी डीसी

    • इनपुट प्रतिबाधा: लगभग। 10k and
सुरक्षा
 आईपी67 (आईईसी)
प्रदूषण
 2
परिवेश का तापमान
 -10 से +45°C (ओस संघनन या बर्फ़ जमने की अनुमति नहीं), भंडारण: -20 से +60°C
परिवेश आर्द्रता
 35 से 85% आरएच, भंडारण: 35 से 85% आरएच
परिवेश रोशन
 गरमागरम दीप
संचालन ऊंचाई
 2,000 मीटर या उससे कम
केबल
 0.2 मिमी 2 5-कोर समग्र केबल, 2 मीटर लंबा
सामग्री
 संलग्नक: एल्यूमीनियम डाई-कास्ट, फ्रंट कवर: ऐक्रेलिक
वज़न
 लगभग। 85 ग्राम (केबल सहित)
लागू होने लायक मानक
 ईएमसी निर्देश अनुपालन, एफडीए मानक, उल मान्यता
टिप्पणियाँ:




1) आपूर्ति वोल्टेज: 24V डीसी, परिवेश का तापमान: +20 ° C, प्रतिक्रिया समय: 10ms, और माप केंद्र की दूरी के एनालॉग आउटपुट मूल्य का उपयोग अनिर्दिष्ट माप स्थितियों के लिए किया जाता है। विषय सफेद सिरेमिक है।
2) यह एफडीए मानक के लेजर नोटिस नंबर 50 के अनुसार, एफडीए मानक पर आधारित है।
3) यह माप केंद्र की दूरी में आकार है। इन मूल्यों को केंद्र प्रकाश की तीव्रता के 1/E2 (लगभग 13.5%) का उपयोग करके परिभाषित किया गया था। निर्दिष्ट क्षेत्र के बाहर लीक प्रकाश के कारण, पता लगाने के बिंदु के चारों ओर परावर्तन बिंदु की तुलना में अधिक हो सकता है और यह माप मूल्य को प्रभावित कर सकता है।
