उत्पाद विशेषताएं:
मापने की सीमा: 35-65 मिमी
आउटपुट मोड: स्विच मात्रा और आरएस485 संचार के साथ (मोडबस प्रोटोकॉल का समर्थन)
रैखिकता सटीकता: उच्च परिशुद्धता प्रकार: ±0.1% F.S. (35-65मिमी)
दोहराव योग्यता: 20um
संकल्प: 10um
स्पॉट आकार: Φ0.5 मिमी 50 मिमी पर
प्रतिक्रिया समय：2ms/16ms/40ms सेट किया जा सकता है
परिवेश प्रकाश प्रतिरोध: गरमागरम प्रकाश ≥ 3,000lux
ऑपरेशन पैनल: OLED डिजिटल डिस्प्ले
तापमान बहाव: ±0.02%F.S./°C
सटीक माप क्षमता
उच्च परिशुद्धता सीएमओएस सेंसर और अद्वितीय एल्गोरिदम, अल्ट्रा-उच्च रैखिक सटीकता के साथ, गैर-संपर्क और पहनने से मुक्त माप प्राप्त करते हैं।
पीएलसी जैसे ऊपरी स्तर के उपकरणों के साथ डेटा संचार कर सकता है
आरएस-485 इंटरफ़ेस का उपयोग करके, 32 सेंसर तक कनेक्ट किया जा सकता है (प्रत्येक सेंसर का एक अलग पता अलग से सेट होता है), पीएलसी से अनुरोध संदेश भेजता है और माप मान लौटाता है।
छोटा लेजर स्पॉट
काले और सफेद रंग में अच्छा अंतर, केवल 0.5 मिमी के स्पॉट आकार के साथ, छोटी वस्तुओं का सटीक पता लगा सकता है।
शक्तिशाली परिचालन कार्य
शक्तिशाली ऑपरेटिंग फ़ंक्शन: विभिन्न मोड और फ़िल्टरिंग सेटिंग्स के साथ समृद्ध रेंज और सटीक विकल्प, शून्य बिंदु सेटिंग, एकल बिंदु, विंडो शिक्षण, सिमुलेशन मैपिंग सेटिंग और अन्य कार्यों के साथ संयुक्त। स्थिर और लचीली प्रक्रिया नियंत्रण और पहचान सुनिश्चित करें।
लचीली आउटपुट विधियाँ
लचीला आउटपुट मोड: अंतर्निहित स्विच आउटपुट (एनपीएन/पीएनपी/पुल-पुश) + 4.20 एमए या आरएस-485 का एनालॉग आउटपुट, और नियंत्रक से कनेक्ट करने की आवश्यकता के बिना, स्वतंत्र रूप से काम करते हुए, मॉडबस प्रोटोकॉल का समर्थन करता है, चाहे वह पीएलसी हो या एक औद्योगिक कंप्यूटर, इसे आसानी से सीधे जोड़ा जा सकता है।
डिजिटल डिस्प्ले
विस्थापन राशि की पुष्टि करते समय इसे सेट करना आसान है।
आईपी67
आईपी67 सुरक्षा संरचना का उपयोग नमी और धूल के उच्च स्तर वाले वातावरण में भी किया जा सकता है। एक धातु अस्तर ट्यूब को इंस्टॉलेशन छेद में डाला जाता है और इसे 0.8N·m के टॉर्क के साथ सुरक्षित रूप से सुरक्षित किया जा सकता है।

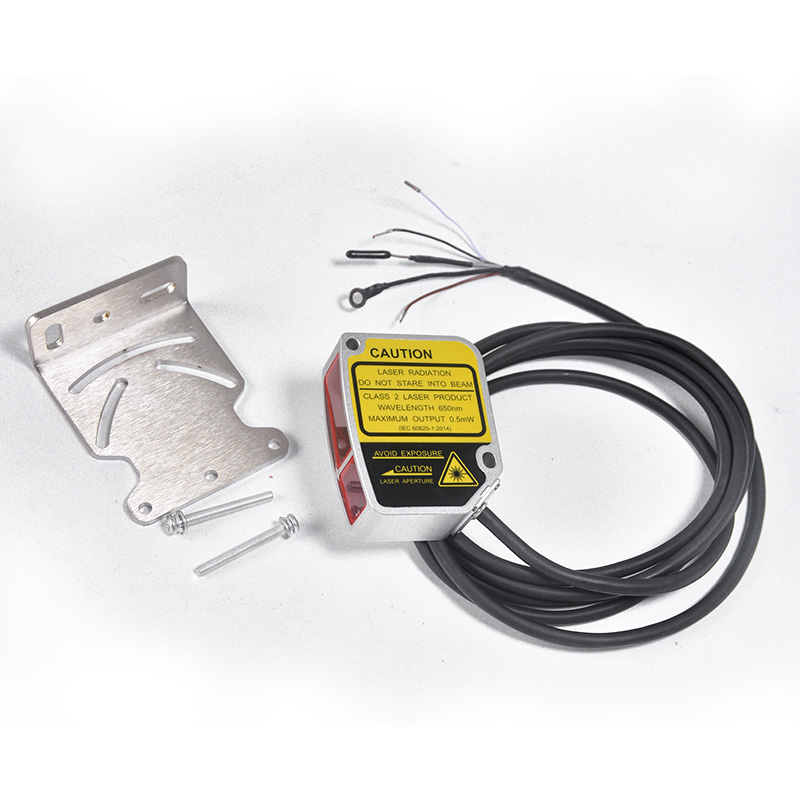

सुविधाजनक स्थापना
नियंत्रक के सभी कार्य सेंसर में एकीकृत हो गए हैं, जिससे जगह बचाने के लिए अतिरिक्त नियंत्रकों की आवश्यकता समाप्त हो गई है।
एनपीएन/पीएनपी ध्रुवीयता का समर्थन करता है
वायरिंग विधि को बदलकर, एक उत्पाद एनपीएन/पीएनपी दोनों ध्रुवों के साथ संगत हो सकता है, जिससे रखरखाव और रखरखाव के लिए मॉडल पंजीकरण की आवश्यकता कम हो जाती है।
ऑपरेशन पैनलैंड कार्य:

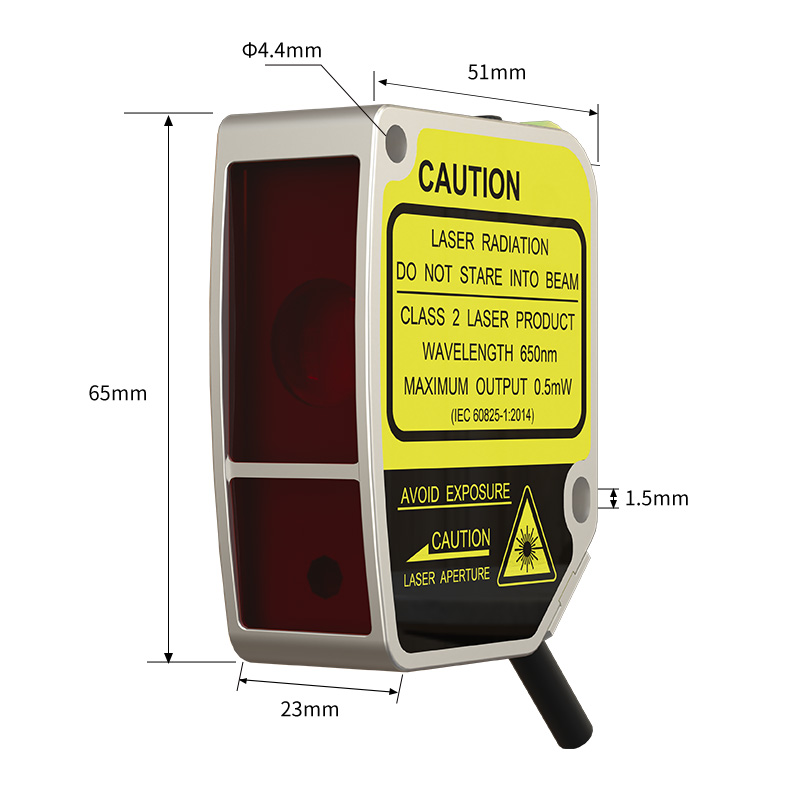

उत्पाद का आकार:
वायरिंग दिशानिर्देश:
विशिष्टता:
भाग संख्या आरएस-485 आउटपुट पावर इंडिकेटर: हरी एलईडी; मोशन इंडिकेटर: पीली एलईडी; अलार्म संकेतक: पीली एलईडी

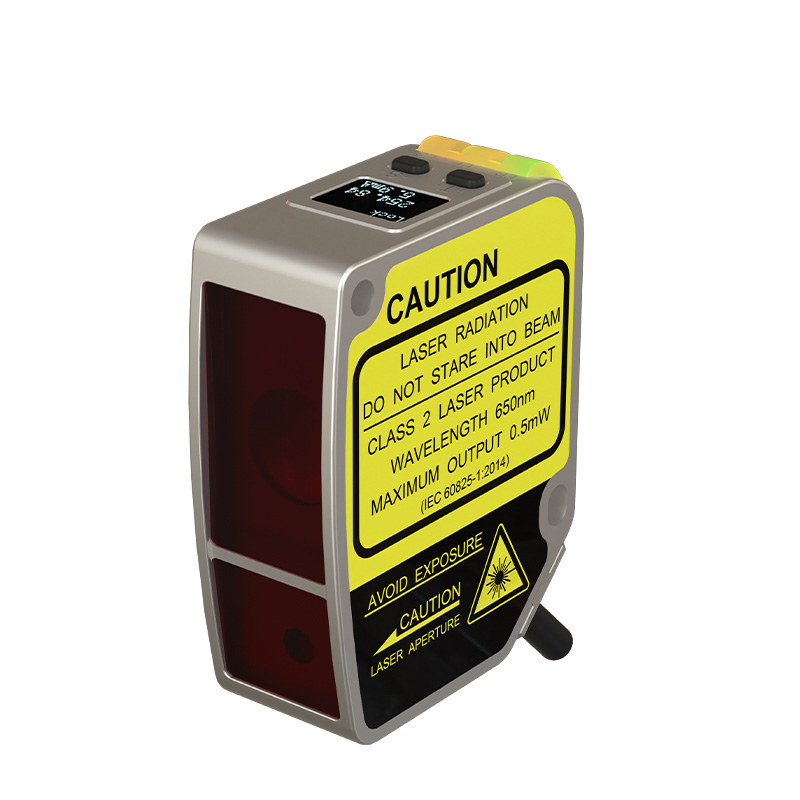

डिजिटल डिस्प्ले लेजर विस्थापन सेंसर
FSD11-30-RS485-M
FSD11-50-RS485-M
एफएसडी11-85-आरएस485-एम
केंद्र की दूरी मापना
30 मिमी
50 मिमी
85 मिमी
माप सीमा
±5मिमी
±15मिमी
±25मिमी
पूर्ण रेंज(एफ.एस.)
10 मिमी
30 मिमी
50 मिमी
प्रकाश स्थान का आकार
Φ0.5mm@30mm
Φ0.5mm@50mm
Φ0.5mm@85mm
संकल्प
2.5um@30mm
10um@50mm
30um@85mm
स्थिर रूप से दोहराया①②③
5um
20um
60um
तापमान में उतार-चढ़ाव
±0.08%F.S./°C
±0.02%F.S./°C
±0.04%F.S./°C
रैखिक सटीकता①②
कृपया विशिष्ट मॉडलों के विनिर्देश देखें
वोल्टेज आपूर्ति
आरएस-485:10...30वीडीसी;4...20एमए:12...24वीडीसी
भार बिजली
200mA
वोल्टेज घटाव
<2.5V
प्रकाश स्रोत प्रकार
लाल लेज़र(650एनएम); लेज़र स्तर: कक्षा 2
आयाम
65*51*23मिमी
आउटपुट 1
डिजिटल मान: RS-4S5 (सपोर्ट मॉडबस प्रोटोकॉल); एनालॉग: 4...20mA(लोड प्रतिरोध<390Ω)
आउटपुट 2
स्विच वैल्यू: पुश-पुल/एनपीएन/पीएनपी नंबर/एनसी सेटटेबल
दूरी निर्धारण
आरएस-485:कीप्रेस/आरएस-485 सेटिंग;4...20एमए:कीप्रेस सेटिंग
प्रतिक्रिया समय
2ms、16ms、40ms सेट करने योग्य
सूचक
प्रदर्शन
OLED डिस्प्ले (आकार: 14*10.7 मिमी)
