विस्थापन दूरी सेंसर

उत्पाद विशेषताएं:

माप सीमा:150-1000 मिमी

आउटपुट मोड:स्विचिंग और RS485 संचार के साथ (ModBus प्रोटोकॉल का समर्थन)

रैखिकता सटीकता:± 0.3% एफ.एस. (150-450मिमी); ± 0.6% एफ.एस. (450-1000मिमी)

संकल्प:50um 150 मिमी पर; 1000 मिमी पर 2 मिमी

स्थान आकार:Φ3mm पर 1000mm

प्रतिक्रिया समय:2ms/16ms/40ms सेटटेबल

परिवेश प्रकाश प्रतिरोध:गरमागरम प्रकाश ≥ 3,000lux

संचालन पैनल:OLED डिजिटल डिस्प्ले

तापमान बहाव:±0.02%F.S./°C

शक्तिशाली परिचालन कार्य

शक्तिशाली ऑपरेटिंग फ़ंक्शन: विभिन्न मोड और फ़िल्टरिंग सेटिंग्स के साथ समृद्ध रेंज और सटीक विकल्प, शून्य बिंदु सेटिंग, एकल बिंदु, विंडो शिक्षण, सिमुलेशन मैपिंग सेटिंग और अन्य कार्यों के साथ संयुक्त। स्थिर और लचीली प्रक्रिया नियंत्रण और पहचान सुनिश्चित करें।

सटीक माप क्षमता

उच्च परिशुद्धता सीएमओएस सेंसर और अल्ट्रा-उच्च रैखिक सटीकता के साथ अद्वितीय एल्गोरिदम, गैर-संपर्क और पहनने से मुक्त माप प्राप्त करते हैं।

पीएलसी जैसे ऊपरी स्तर के उपकरणों के साथ डेटा संचार कर सकता है

आरएस-485 इंटरफ़ेस का उपयोग करके, 32 सेंसर तक कनेक्ट किया जा सकता है (प्रत्येक सेंसर का एक अलग पता अलग से सेट होता है), पीएलसी से अनुरोध संदेश भेजता है और माप मान लौटाता है।

छोटा लेजर स्पॉट

काले और सफेद रंग में अच्छा अंतर, केवल 0.5 मिमी के स्पॉट आकार के साथ, छोटी वस्तुओं का सटीक पता लगा सकता है।

लचीली आउटपुट विधियाँ

लचीला आउटपुट मोड:

अंतर्निर्मित स्विच आउटपुट (एनपीएन/पीएनपी/पुल-पुश)+4.20एमए या आरएस-485 का एनालॉग आउटपुट, और मॉडबस प्रोटोकॉल का समर्थन करता है, नियंत्रक से कनेक्ट करने की आवश्यकता के बिना, स्वतंत्र रूप से काम करता है, चाहे वह पीएलसी हो या औद्योगिक कंप्यूटर, इसे आसानी से सीधे जोड़ा जा सकता है।

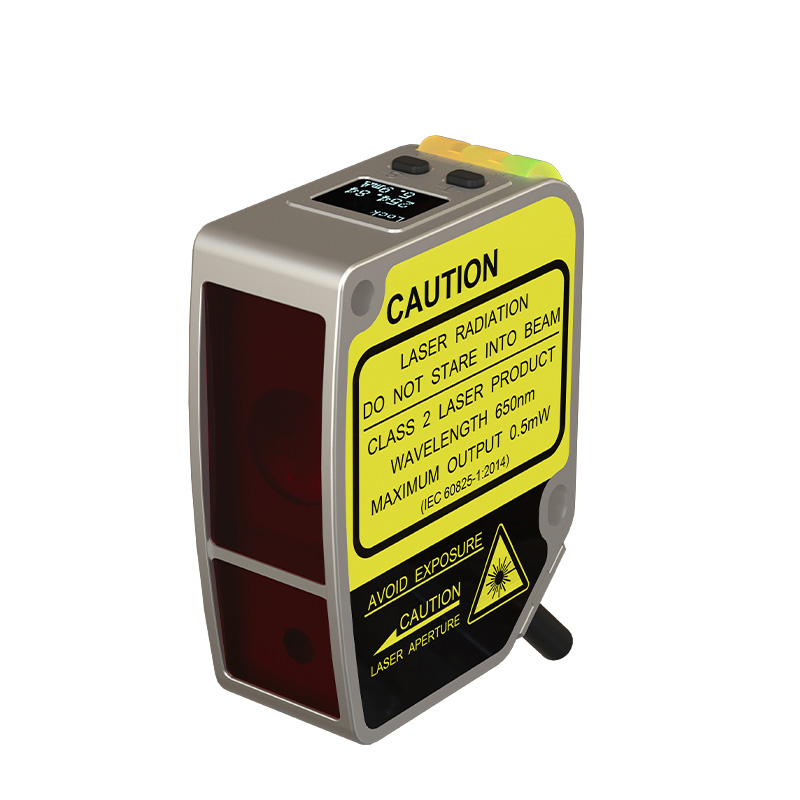

डिजिटल डिस्प्ले

विस्थापन राशि की पुष्टि करते समय इसे सेट करना आसान है।

आईपी67

आईपी67 सुरक्षा संरचना का उपयोग नमी और धूल के उच्च स्तर वाले वातावरण में भी किया जा सकता है। एक मेटल लाइनिंगट्यूब को इंस्टॉलेशन होल में डाला जाता है और इसे 0.8N·m के टॉर्क के साथ सुरक्षित रूप से सुरक्षित किया जा सकता है।

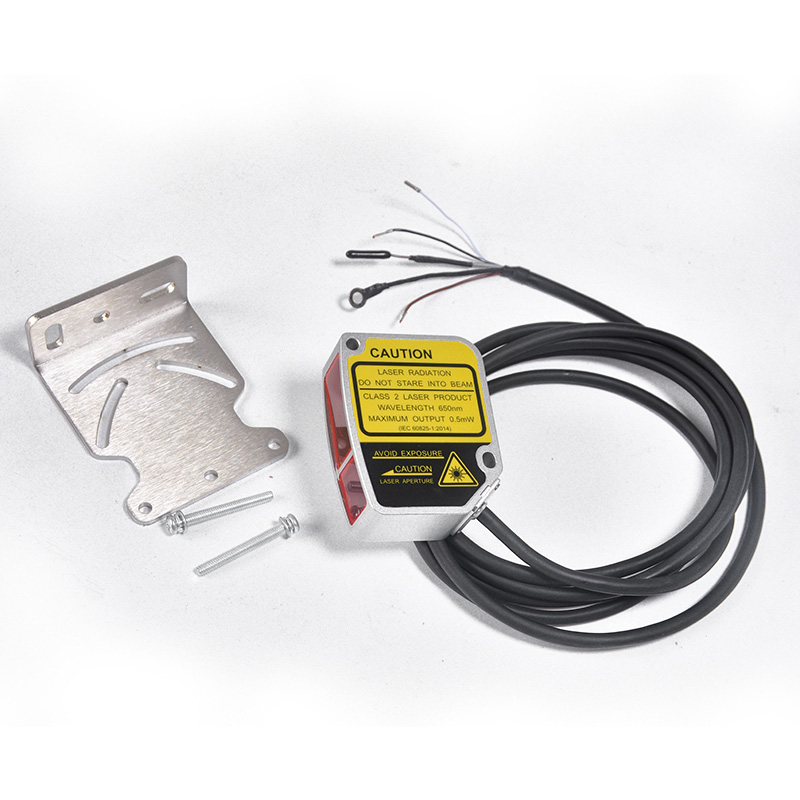

सुविधाजनक स्थापना

नियंत्रक के सभी कार्य सेंसर में एकीकृत हो गए हैं, जिससे स्थान बचाने के लिए अतिरिक्त नियंत्रकों की आवश्यकता समाप्त हो गई है।

एनपीएन/पीएनपी ध्रुवता का समर्थन करता है

वायरिंग विधि को बदलकर, एक उत्पाद एनपीएन/पीएनपी दोनों ध्रुवों के साथ संगत हो सकता है, जिससे रखरखाव और रखरखाव के लिए मॉडल पंजीकरण की आवश्यकता कम हो जाती है।

पैरामीटर्स：

चीज़ेंश्योरिंग रेंज：150-1000 मिमी

पूर्ण रेंज (F5.)：850 मिमी

प्रकाश स्थान का आकार：मध्यम 3मिमी@1000मिमी

मानक प्रकार: रैखिक सटीकता:±0.6%एफएस।

उच्च परिशुद्धता प्रकार: रैखिक परिशुद्धता:150-450मिमी:±0.3%F5.450-1000मिमी:±0.6%F5

पुनरावृत्ति सटीकता0@：100um@150mm

                                         520um@500mm

                                         4000um@1000mm

संकल्प:50um@150mm

                    2000um@1000mm

प्रकाश स्रोत प्रकार: लाल लेजर (650 एनएम); लेज़र वर्ग: द्वितीय श्रेणी

दबाव ड्रॉप:<2.5V

आउटपुट 1:डिजिटल: आरएस-485 (मॉडबस प्रोटोकॉल का समर्थन); एनालॉग: 4...20mA (लोड प्रतिरोध<390Ω)

आउटपुट 2:स्विचिंग मात्रा: पुश-पुल/एनपीएन/पीएनपी और एनओ/एनसी सेट किया जा सकता है

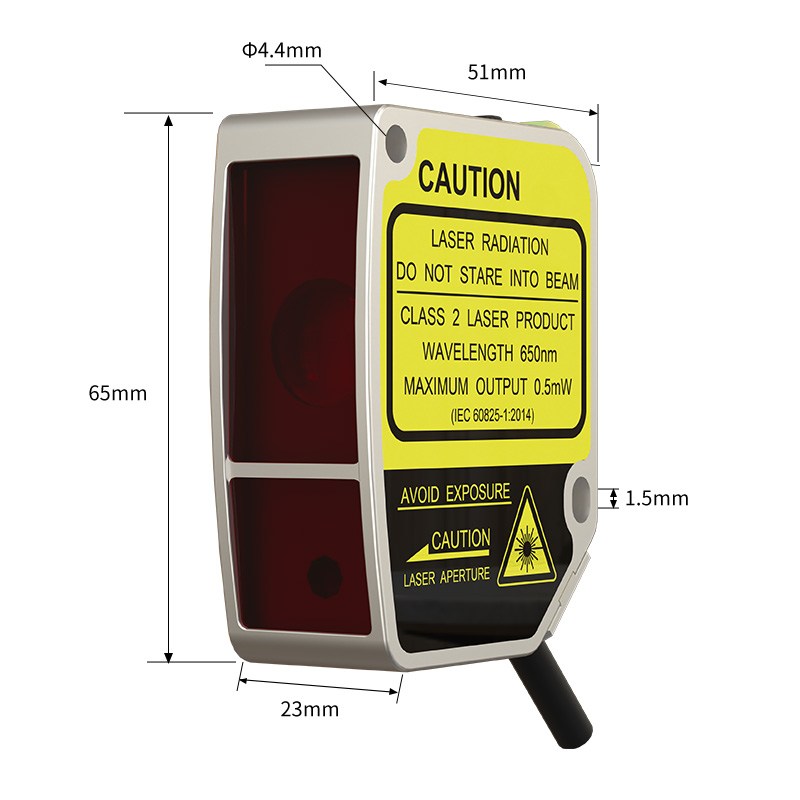

आयाम:आयाम65मिमी*51मिमी*23मिमी

प्रतिक्रिया समय:2ms/16ms/40ms सेटटेबल

प्रदर्शन स्क्रीन:OLED डिस्प्ले स्क्रीन (आकार: 14*10.7 मिमी)

इंडिकेटर लाइट:पीला अलार्म संकेत: पीला एलईडी ④
