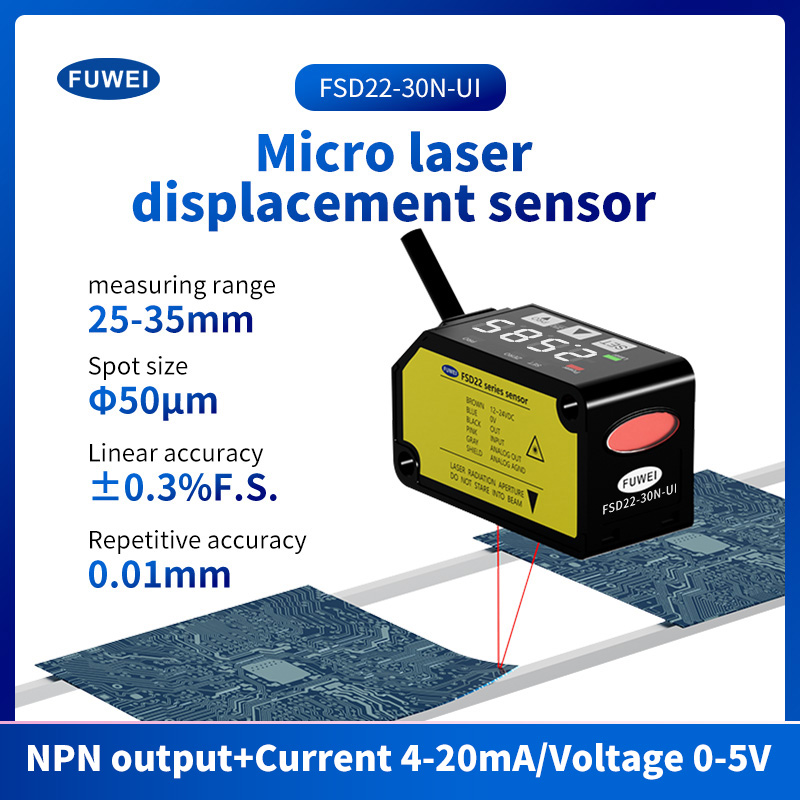

सीएमओएस प्रकार लघु लेजर विस्थापन सेंसर
10 उम स्थिर पहचान
पैनलपरिचय：
उच्च परिशुद्धता वाली CMOS छवियों का उपयोग सेंसर के अद्वितीय एल्गोरिदम द्वारा किया जाता है

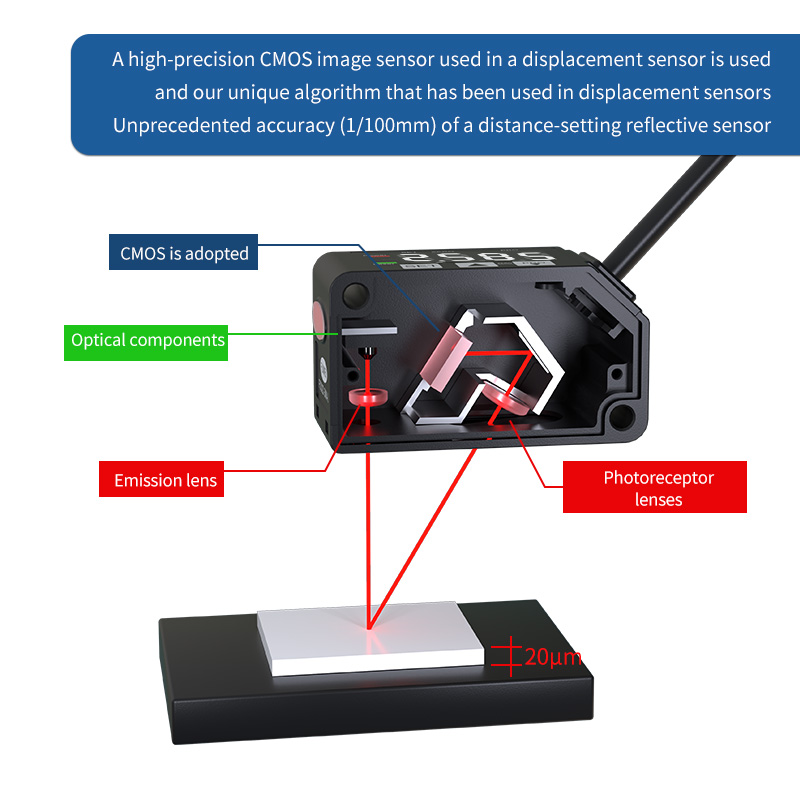

विस्थापन सेंसर में उपयोग किए जाने वाले एक उच्च परिशुद्धता सीएमओएस छवि सेंसर का उपयोग किया जाता है और हमारे अद्वितीय एल्गोरिदम का उपयोग विस्थापन सेंसर में किया गया है, दूरी-सेटिंग परावर्तक सेंसर की अभूतपूर्व सटीकता (1/100 मिमी)

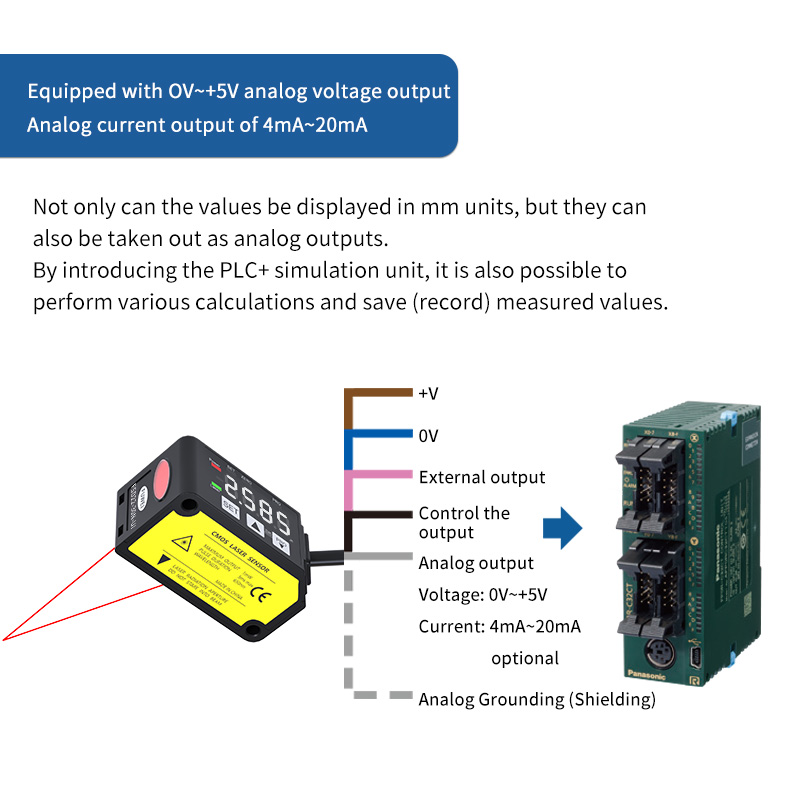

OV~+5V एनालॉग वोल्टेज आउटपुट से सुसज्जित, 4mA~20mA का एनालॉग करंट आउटपुट
मानों को न केवल मिमी इकाइयों में प्रदर्शित किया जा सकता है, बल्कि उन्हें एनालॉग आउटपुट के रूप में भी निकाला जा सकता है। पीएलसी+ सिमुलेशन यूनिट की शुरुआत करके, विभिन्न गणना करना और मापा मूल्यों को सहेजना (रिकॉर्ड करना) भी संभव है।

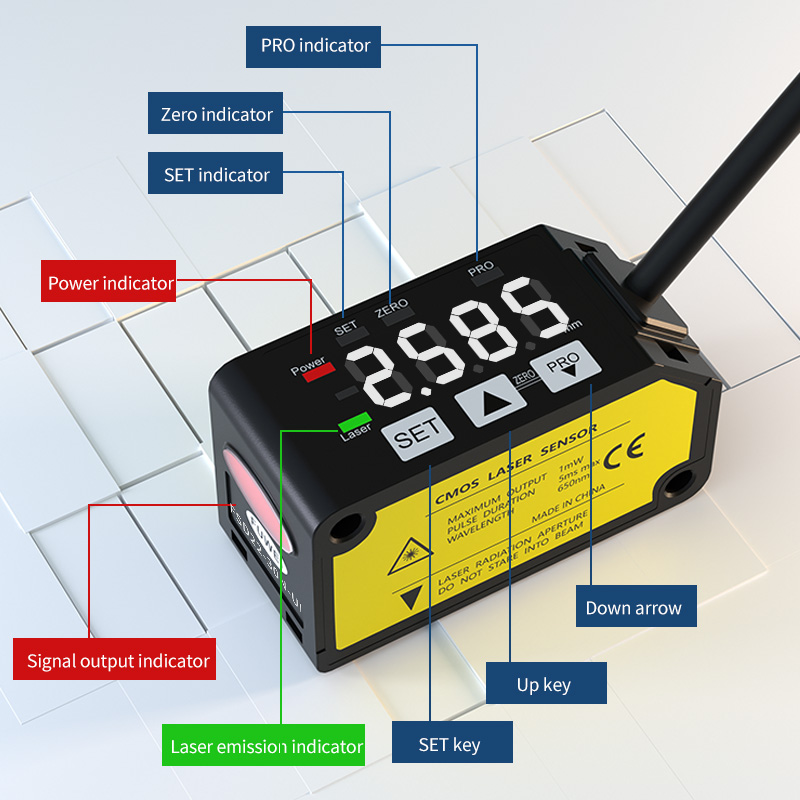

डिस्प्ले फ़ंक्शन सेट करें
ज़ीरोइंग फ़ंक्शन
यह एक फ़ंक्शन है जो आपको मापे गए मान को जबरन शून्य करने की अनुमति देता है। शून्यबिंदु को मनमाने ढंग से निर्धारित किया जा सकता है, पता लगाए गए ऑब्जेक्ट की ऊंचाई को आधार मान पर सेट करें, इसका उपयोग सहनशीलता को मापने या अनुभाग अंतर को मापने के दौरान आसानी से किया जा सकता है।
सुविधाजनक स्विचिंग सेटिंग फ़ंक्शन से सुसज्जित
जब सेंसर की तरफ कोई डिटेक्शन ऑब्जेक्ट होता है, तो डिटेक्शन को बैकग्राउंड ऑब्जेक्ट बेंचमार्क वैल्यू के अनुसार सेट किया जा सकता है। यह किसी ऑब्जेक्ट के आकार में बदलाव का पता लगाने के लिए एक सुविधाजनक फ़ंक्शन है।
(आधार के रूप में पहचानी गई वस्तु का उपयोग करते समय)
Set the reference value on the side of the background object based on thedetected object. Stay away from the background Body time to use.
दृश्य अनुप्रयोग：
सब्सट्रेट के वॉरपेज का पता लगाएं

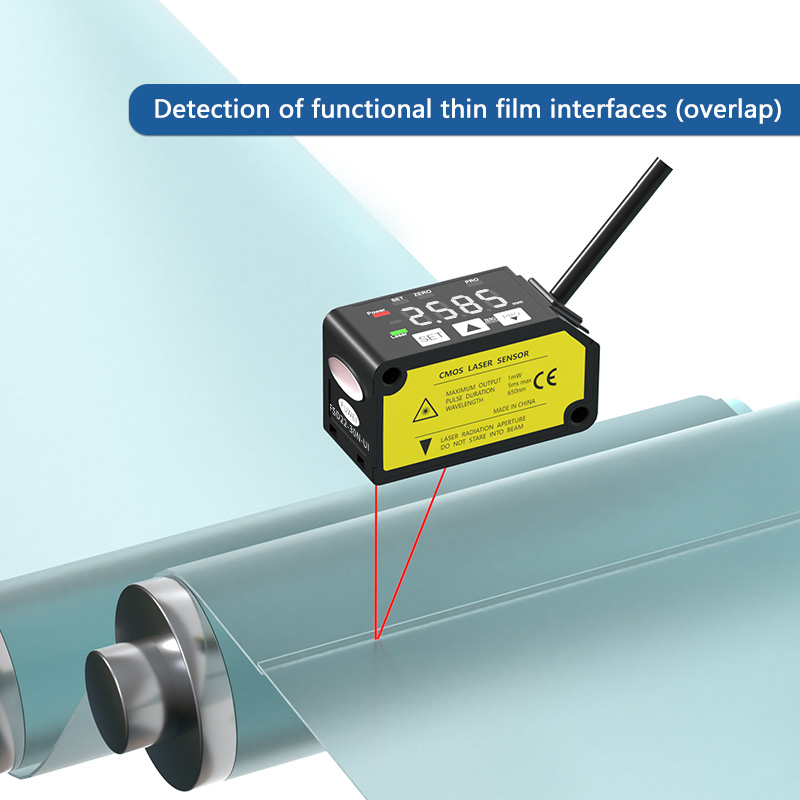

लीड फ्रेम के ओवरलैप का पता लगाएं
इलेक्ट्रॉनिक उपकरणों के आवास के आगे और पीछे का निर्णय
गास्केट की उपस्थिति या अनुपस्थिति का पता लगाएं
आयाम वायरिंग：
उत्पाद प्रदर्शित करना:
पैरामीटर विनिर्देश：
| प्रकार |
माप केंद्र 30 मिमी प्रकार |
माप केंद्र 50 मिमी प्रकार |
माप केंद्र 100 मिमी प्रकार |
माप केंद्र 200 मिमी प्रकार |
माप केंद्र 400 मिमी प्रकार |
|
| एनालॉग+एनपीएन आउटपुट |
एफएसडी22-30एन-यूआई |
एफएसडी22-50एन-यूआई |
एफएसडी22-100एन-यूआई | FSD22-200N-यूआई |
FSD22-400N-यूआई |
|
| एनालॉग+पीएनपी आउटपुट |
एफएसडी22-30पी-यूआई | एफएसडी22-50पी-यूआई |
एफएसडी22-100पी-यूआई |
एफएसडी22-200पी-यूआई |
एफएसडी22-400पी-यूआई |
|
| माप केंद्र की दूरी |
30 मिमी |
50 मिमी |
100 मिमी |
200 मिमी |
400 मिमी |
|
| माप श्रेणी |
±5मिमी |
±15मिमी |
±35मिमी |
±80मिमी |
±200मिमी |
|
| बीम व्यास (नोट 3) |
लगभग। ø50μm |
लगभग। ø70μm |
लगभग। ø120μm |
लगभग। ø300μm |
लगभग। ø500μm |
|
| repeatability |
10μm |
30μm |
100μm |
200μm |
300μm (माप दूरी 200 से 400 मिमी) 800μm (माप दूरी 400 से 600 मिमी) |
|
| रैखिकता |
±0.3%F.S. |
±0.3%F.S. |
±0.3%F.S. (माप दूरी 200 से 400 मिमी) ±0.4%एफ.एस. (माप दूरी 400 से 600 मिमी) |
|||
| तापमान विशेषता |
0.03%F.S./°C |
|||||
| प्रकाश स्रोत |
लाल सेमीकंडक्टर लेजर क्लास 2 [जेआईएस/आईईसी/जीबी/एफडीए (नोट 2)] अधिकतम. आउटपुट: 1mW, उत्सर्जन शिखर तरंग दैर्ध्य: 655nm |
|||||
| वोल्टेज आपूर्ति |
12 से 24 वी डीसी ±10%, रिपल पी-पी 10% या कम |
|||||
| बिजली की खपत |
40mA या उससे कम (24V DC आपूर्ति वोल्टेज पर), 65mA या उससे कम (12V DC आपूर्ति वोल्टेज पर) |
|||||
| आउटपुट नियंत्रित करें |
एनपीएन ओपन-कलेक्टर ट्रांजिस्टर •अधिकतम सिंक करंट: 50mA •लागू वोल्टेज: 30V DC या उससे कम (नियंत्रण आउटपुट से 0V के बीच) •अवशिष्ट वोल्टेज: 1.5V या उससे कम (50एमए सिंक करंट पर) •रिसाव धारा: 0.1 एमए या उससे कम |
पीएनपी ओपन-कलेक्टर ट्रांजिस्टर •अधिकतम स्रोत धारा: 50mA •लागू वोल्टेज: 30V DC या उससे कम (नियंत्रण आउटपुट से +V के बीच) •अवशिष्ट वोल्टेज: 1.5V या उससे कम (50mA स्रोत धारा पर) •रिसाव धारा: 0.1 एमए या उससे कम |
||||
| लाइट-ऑन या डार्क-ऑन पर स्विच करने योग्य |
||||||
| सम्मिलित (स्वतः रीसेट प्रकार) |
||||||
| अनुरूप उत्पादन |
एनालॉग वोल्टेज आउटपुट |
•आउटपुट रेंज: 0 से +5V (अलार्म पर: +5.2V) •आउटपुट प्रतिबाधा: 100Ω |
||||
| एनालॉग वर्तमान आउटपुट |
•आउटपुट रेंज: 4 से 20mA (अलार्म पर: 0mA) •लोड प्रतिबाधा: 300Ω या उससे कम |
|||||
| प्रतिक्रिया समय |
1.5 एमएस / 5 एमएस / 10 एमएस के बीच स्विच करने योग्य |
|||||
| बाहरी इनपुट |
एनपीएन गैर-संपर्क इनपुट •इनपुट शर्तें अमान्य: +8 से +वी डीसी या ओपन वैध: 0 से +1.2V डीसी •इनपुट प्रतिबाधा: लगभग. 10kΩ |
पीएनपी गैर-संपर्क इनपुट •इनपुट शर्तें अमान्य: 0 से +0.6V DC या खुला वैध: +4 से +वी डीसी •इनपुट प्रतिबाधा: लगभग. 10kΩ |
||||
| सुरक्षा |
आईपी67 (आईईसी) |
|||||
| प्रदूषण की डिग्री |
2 |
|||||
| परिवेश का तापमान |
-10 से +45°C (ओस संघनन या बर्फ़ जमने की अनुमति नहीं), भंडारण: -20 से +60°C |
|||||
| परिवेश आर्द्रता |
35 से 85% आरएच, भंडारण: 35 से 85% आरएच |
|||||
| परिवेशीय रोशनी |
गरमागरम लैंप: स्वीकार्य सतह रोशनी 3,000ℓx या उससे कम |
|||||
| परिचालन ऊंचाई |
2,000 मी या उससे कम |
|||||
| केबल |
0.2mm2 5-कोर कम्पोजिट केबल, 2m लंबा |
|||||
| सामग्री |
संलग्नक: एल्यूमिनियम डाई-कास्ट, फ्रंट कवर: ऐक्रेलिक |
|||||
| वज़न |
लगभग। 85 ग्राम (केबल सहित) |
|||||
| लागू होने लायक मानक |
ईएमसी निर्देश अनुपालन, एफडीए मानक, यूएल मान्यता |
|||||
| टिप्पणियाँ: |
|
|
|
|
|
|
| 1) आपूर्ति वोल्टेज: 24V DC, परिवेश तापमान: +20°C, प्रतिक्रिया समय: 10ms, और माप केंद्र दूरी के एनालॉग आउटपुट मान का उपयोग अनिर्दिष्ट माप स्थितियों के लिए किया जाता है। विषय सफेद चीनी मिट्टी की चीज़ें है। |
||||||
| 2) यह एफडीए मानक के लेजर नोटिस नंबर 50 के अनुसार, एफडीए मानक पर आधारित है। |
||||||
| 3) यह माप केंद्र की दूरी में आकार है। इन मानों को केंद्र प्रकाश तीव्रता के 1/e2 (लगभग 13.5%) का उपयोग करके परिभाषित किया गया था। निर्दिष्ट क्षेत्र के बाहर प्रकाश के रिसाव के कारण, पता लगाने वाले बिंदु के आसपास परावर्तन बिंदु की तुलना में अधिक हो सकता है और यह माप मूल्य को प्रभावित कर सकता है। |
||||||
